Ligipääsukontrollisüsteemi paigaldamine ja kasutamine

1. Põhikonfiguratsioon

Lihtsaima võrguühenduseta ligipääsukontrollisüsteemi konfiguratsioon sisaldab: ligipääsukontrolli universaalseadet, 12 V toiteallikat, väljumisnuppu ja elektrilukku. Lihtsaima võrguühenduseta ligipääsukontrollisüsteemi konfiguratsioon sisaldab: ligipääsukontrolli kontrollerit, 12 V toiteallikat, väljumisnuppu, elektrilukku, kaardilugejat ja 485 sidemuundurit.

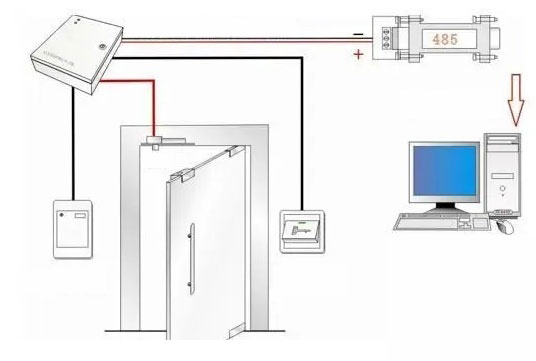

Nagu pildil näha:


2. Soovitatav paigaldus- ja silumisprotsess

(1) Paigaldage kontrolleri host, lülitage toide sisse, lühistage väljumisnupp ja jälgige relee tööd ning relee avamisindikaatori oleku muutust.

(2) Ühendage 485 side, installige tarkVara, lisage kontroller tarkvarasse ja pöörake tähelepanu õige seerianumbri sisestamisele.

(3) Avage silumisliides, et jälgida sideolukorda.

(4) Jälgige, kas side on normaalne, kasutage tarkvara ukse avamiseks ja sulgemiseks pärast side loomist, kas see on edukas.

(5) Paigaldage kaardilugeja ja kontrollige, kas kaardi libistamise toimingul on õige kirje.

(6) Lisage kasutaja, kaardi väljastamise ja autoriseerimise toimingud, laadige kaart kontrollerisse ja libistage kaarti, et jälgida, kas kirje on normaalne.

(7) Paigaldage lukuga ühendatud ühendusjuhe ja jälgige, kas kirje ja lukk on pärast sulgemist normaalsed. kaardi libistamine.

(8) Paigaldage muud abiseadmed, näiteks nupud.

3. Juurdepääsukontrollisüsteemi ehitusjuhtmestiku spetsifikatsioonid ja ettevaatusabinõud

Liin kaardilugejast kontrollerisse: Soovitatav on kasutada 8-soonelist varjestatud mitmekiulist keerdpaarkaablit ja andmesideliinid on keerdpaarkaablid. Pikim kaabel ei tohi ületada 100 meetrit. Varjestatud juhe on ühendatud kontrolleri GND-ga.

Juhe nupust kontrollerisse: Soovitatav on kasutada kahesoonelist juhet, mille läbimõõt on üle 0,3 ruutmillimeetri.

Juhe elektrilukust kontrollerisse: Soovitatav on kasutada kahesoonelist toitekaablit, mille läbimõõt on üle 1,0 ruutmillimeetri. Kui see ületab 50 meetrit, kaaluge paksema juhtme või mitme paralleelse juhtme kasutamist või suurendage väljundpinget umbes 14 V-ni toiteploki peenhäälestusnupu abil. Pikim juhe ei tohiks ületada 100 meetrit, üldiselt juhitakse 60 meetri raadiuses.

Ukseandurist kontrollerisse minev juhe: soovitatav on valida kahesooneline juhe, mille läbimõõt on üle 0,3 ruutmillimeetri. Kui te ei pea teadma ukse lüliti olekut võrgus või kui te ei vaja pikka aega suletud ukse häirefunktsiooni ja ebaseadusliku sissetungi häirefunktsiooni, saab ukse magnetjuhtme lahti ühendada.

Kontrolleri ja kontrolleri vahel ning kontrollerist konverterisse mineva kaabli vahel on soovitatav kasutada 8-soonelist varjestatud keerdpaarkaablit. 485-siini pikkus võib teoreetiliselt ulatuda 1200 meetrini. Soovitatav on, et see ei ületaks 800 meetrit, olenevalt kontrollerite arvust või sidekeskkonna keerukusest. Kui see ületab lubatud piiri, kasutage sidekeskkonna parandamiseks 485HUB-i või repiiterit.
