UHF RFID passiivse sildi kiibi toitemehhanism

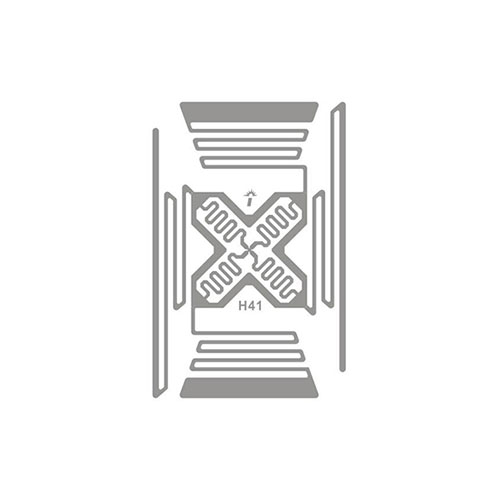

1. UHF RFID passiivse sildi toiteallika omadused

(1) Toiteallikas traadita energiaülekanne

Traadita energiaülekanne on traadita elektromagnetkiirguse kasutamine elektrienergia ülekandmiseks ühest kohast teise. Tööprotsess seisneb elektrienergia muundamises raadiosageduslikuks energiaks raadiosagedusliku võnkumise abil ja raadiosageduslik energia muundatakse saatva antenni kaudu raadioelektromagnetvälja energiaks.

UHF RFID-süsteem põhineb traadita energiaülekande mehhanismil. Passiivsel sildil ei ole oma toiteallikat. See peab vastu võtma lugeja kiiratava raadiosagedusliku energia ja looma alalisvoolutoite pinge kahekordistava alaldi, st Dicksoni laadimispumba abil.

(2) Toiteallikas toimub kiibil oleva energia salvestamise kondensaatori laadimise ja tühjendamise teel.

Passiivsed sildid kasutavad energia saamiseks, selle alalisvoolupingeks muundamiseks, kiibil oleva kondensaatori laadimiseks energia salvestamiseks ja seejärel koormuse toiteks tühjendamise kaudu traadita energiaülekannet. Seega on passiivse sildi toiteprotsess kondensaatori laadimise ja tühjendamise protsess. Kondensaatori laadimise ja tühjendamise protsess on puhas laadimisprotsess ning toiteprotsess on tühjendamise ja täiendava laadimise protsess. Täiendav laadimine peab algama enne, kui tühjenduspinge jõuab kiibi minimaalse toitepingeni.

(3) Ujuv laadimistoiteallikas

Ujuv laadimistoiteallikas on veel üks toiteallika meetod ning ujuva laadimistoiteallika võimsus on kohandatud tühjendusvõimsusele. Kuid neil kõigil on ühine probleem: UHF RFID passiivsete siltide toiteallikas peab tasakaalustama pakkumist ja nõudlust.

2. Jagatud raadiosagedusressursid

Passiivseid silte ei kasutata ainult siltide ja postkaartide toiteallikana lugejate raadiosagedusliku energia abil, vaid mis veelgi olulisem, juhissignaali edastamine lugejalt sildile ja vastussignaali edastamine sildilt lugejale toimub traadita andmeedastuse kaudu.

Märgise poolt vastuvõetud raadiosageduslik energia tuleks jagada kolmeks osaks, mida kiip kasutab vastavalt toiteallika loomiseks, signaali demoduleerimiseks (sh käsklussignaali ja sünkroniseerimiskella) ja vastusekandja loomiseks.

Kui märgis siseneb lugeja raadiosagedusvälja ja hakkab energiat koguma, olenemata sellest, millist signaali lugeja sel ajal saadab, annab märgis kogu vastuvõetud raadiosagedusliku energia pinge kahekordistaja alaldi vooluringile, et laadida kiibil olevat energiasalvestuskondensaatorit, luues seeläbi kiibi toiteallika.

Juhtmevaba toiteülekanne tagab märgise toiteallika, seega on vaja nii kiibi vooluringi juhtimiseks piisavat pinget kui ka piisavat võimsust ja pideva toiteallika võimekust.

3. Kokkuvõte

Juhtmevaba toiteülekanne tagab sildi toiteallika, seega on vaja nii piisavat pinget kiibi vooluahela juhtimiseks kui ka piisavat võimsust ja pideva toiteallika võimekust.
