Neelavad materjalid RFID-varjestusmaterjalid UHF EMI mikrolaine elektromagnetiline varjestus häiretevastane

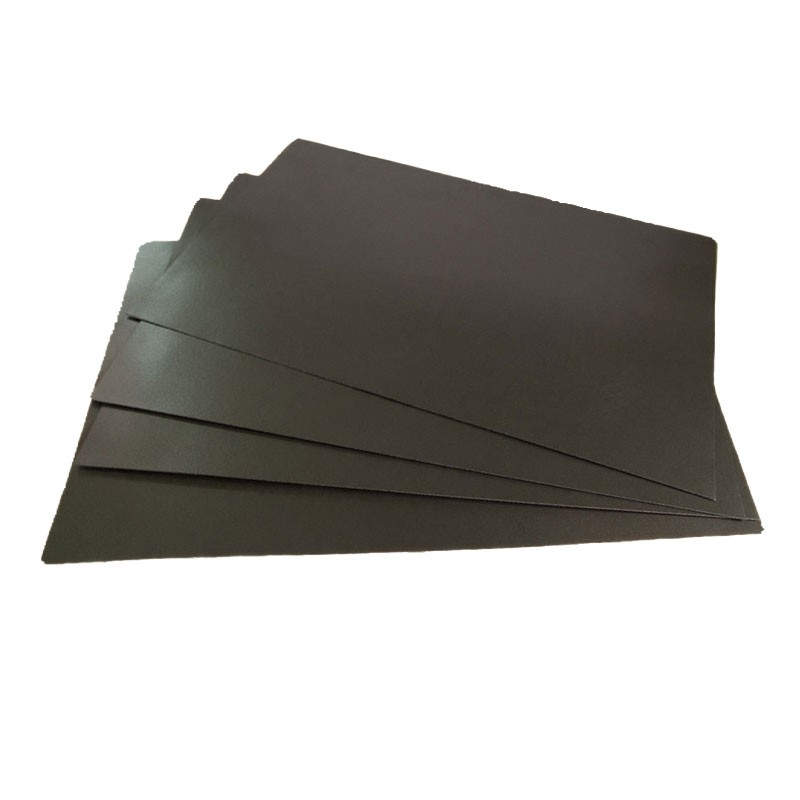

Nimi: Neelav materjal

Protsess: Tavapärane kahepoolne PET-teip (paksus: 0,05 mm), teisi liime saab kohandada vastavalt kliendi nõuetele ja erinevaid erikujulisi spetsifikatsioone saab kohandada ka vastavalt kliendi joonistele)

Funktsioon: Elektromagnetlainete häirete vähendamine

Magnetiline läbitavus: 50U, 110U, 120U, 150U (±10%)

Toimivus: kerge, temperatuurikindel, niiskuskindel ja korrosioonikindel. Metalli külge kinnitatuna on lugemiskaugus pikem kui ilma metallkinnituseta. See on üldise disaini suurepärane tulemus.

Põhimõte: See tugineb peamiselt metallist isoleeritud keskkonnale ja kasutab metalli peegeldava pinnana, et parandada metallil oleva sildi omadusi.

Füüsikalised omadused:

1. Metallivastased sildid on elektroonilised sildid, mis on kapseldatud spetsiaalse magnetilist lainet neelava materjaliga, mis lahendab tehniliselt probleemi, et elektroonilisi silte ei saa metallpindadele kinnitada.

2. Toode on veekindel, happekindel, leeliskindel ja põrkekindel ning seda saab kasutada välitingimustes.

Omadused:

1. Metallivastaste elektrooniliste siltide kleepimine metallile võimaldab saavutada hea lugemistulemuse ja lugeda isegi kaugemalt kui õhus.

2. Spetsiaalsete neelavate materjalide abil saab seda tüüpi materjal tõhusalt vältida metalli raadiosagedussignaalide häirimist.

Üksikasjalik selgitus:

1. RFID-seadmetes peavad elektroonilised sildid olema toote külge integreeritud või kinnitatud. Seadme piiratud ruumi tõttu kinnitatakse elektroonilised sildid juhtivate esemete, näiteks metalli pinnale või kohtadesse, kus läheduses asuvad metallseadmed.

     2. Kaardilugeja kiiratava signaali toimel sildi poolt esile kutsutud vahelduv elektromagnetväli on metalli pöörisvoolu sumbumise tõttu kergesti mõjutatav, mis nõrgestab oluliselt signaali tugevust ja põhjustab lugemisprotsessi ebaõnnestumise.

     3. Seetõttu on vaja tootele lisada metalli neelavaid materjale, et ära kasutada keskkonnas olevate elektromagnetlainete omadust, mida juhitakse madala magnetilise juhtimise ja kõrge magnetilise läbitavuse abil, et tagada elektromagnetväljale magnetiline rada, suurendada magnetinduktsiooni intensiivsust ja vältida elektromagnetlainete ja metalli vahelist nahaefekti, parandades seeläbi lugemiskaugust ja tundlikkust.

Neeldav materjal:

     1. Nn neelav materjal viitab materjalitüübile, mis suudab oma pinnale vastuvõetavat elektromagnetlainete energiat neelata või oluliselt nõrgestada, vähendades seeläbi elektromagnetlainete häireid. 2. Insenerirakendustes nõutakse lisaks neelava materjali kõrgele elektromagnetlainete neeldumiskiirusele laias sagedusribas ka kerget kaalu, temperatuurikindlust, niiskuskindlust, korrosioonikindlust ja muid omadusi.

tutvustage:

1. Kaasaegse teaduse ja tehnoloogia arenguga suureneb elektromagnetlainete kiirguse mõju keskkonnale iga päevaga.

Lennujaamades ei saa lennud elektromagnetlainete häirete tõttu õhku tõusta ja hilinevad; Haiglates segavad mobiiltelefonid sageli erinevate elektrooniliste diagnostika- ja raviseadmete normaalset tööd.

Seetõttu on elektromagnetilise saaste kontrollimine ja elektromagnetkiirgust taluva ja nõrgestava materjali leidmine – neelavad materjalid – muutunud materjaliteaduse oluliseks teemaks.

2. Elektromagnetiline kiirgus põhjustab inimkehale otsest ja kaudset kahju termiliste, mittesoojuslike ja kumulatiivsete efektide kaudu.

Uuringud on kinnitanud, et neelavate materjalide jõudlus on parem. Sellel on kõrge neeldumissagedusriba, kõrge neeldumiskiirus ja õhuke sobiv paksus.

RakendusSelle materjali elektroonikaseadmetega ühendamine võib neelata lekkinud elektromagnetilist kiirgust ja kõrvaldada elektromagnetilised häired.

Vastavalt seadusele, et elektromagnetlained levivad keskkonnas madalast magnetilisest läbilaskvusest kõrge magnetilise läbilaskvuseni, kasutatakse elektromagnetiliste lainete juhtimiseks suurt magnetilist läbilaskvust. Resonantsi kaudu neeldub suur hulk elektromagnetlainete kiirgusenergiat ja seejärel muundatakse elektromagnetlainete energia sidestuse teel soojusenergiaks.

3. Neelavate materjalide projekteerimisel tuleks arvestada kahe asjaga:

Kui elektromagnetlained puutuvad kokku neelavate materjalide pinnaga, peaksid need peegelduse vähendamiseks pinna võimalikult täielikult läbima;

Kui elektromagnetlained sisenevad neelava materjali sisemusse, peaks elektromagnetlainete energia võimalikult palju kaduma;

Toote omadused:

Kindla sageduse korral kogutakse ja neelduvad laineid neelava ja magnetiliselt juhtiva materjali pinnale projitseeritud elektromagnetlained ning elektromagnetlainete energia muundatakse või tarbitakse.

Seda kasutatakse elektroonikatööstuses elektromagnetilise ühilduvuse (EMC) ja elektromagnetiliste häirete summutamise (EMI) valdkonnas, et summutada elektromagnetilise müra kahjulikku mõju elektroonikaseadmetele; või seda kasutatakse elektromagnetlainete energia juhtimiseks sellistes valdkondades nagu traadita laadimine ja raadiosageduslik signaalide side.

Elektromagnetilise müra summutamine: kasutatakse elektromagnetilise müra põhjustatud elektromagnetilise ühilduvuse probleemide lahendamiseks, elektromagnetilise müra radade vahelise sidestuse vähendamiseks, elektromagnetilise müra voolu summutamiseks, kiirguse vähendamiseks ja elektromagnetilise müra häirete tekitatud kahju tõhusaks vähendamiseks.

>Paigaldatud varjestuskarpi, et neelata varjestuskarbi elektromagnetlainete peegeldust ja vähendada häireid elektroonikakomponentides;

>Paigaldatud trükkplaatide või komponentide vahele, kasutades laineid neelavaid ja magnetiliselt juhtivaid materjale magnetiliste radade loomiseks, et vähendada elektromagnetvälja sidestust;

>Paigaldatud LS1, IC-kiipidele või trükkplaadi kõrgsagedusvooluliinidele, et summutada kõrgsageduslikku elektromagnetilist kiirgust;

>Paigaldatud painduvale trükkplaadile FPC, et summutada kaabli juhtivuskiirgust.
