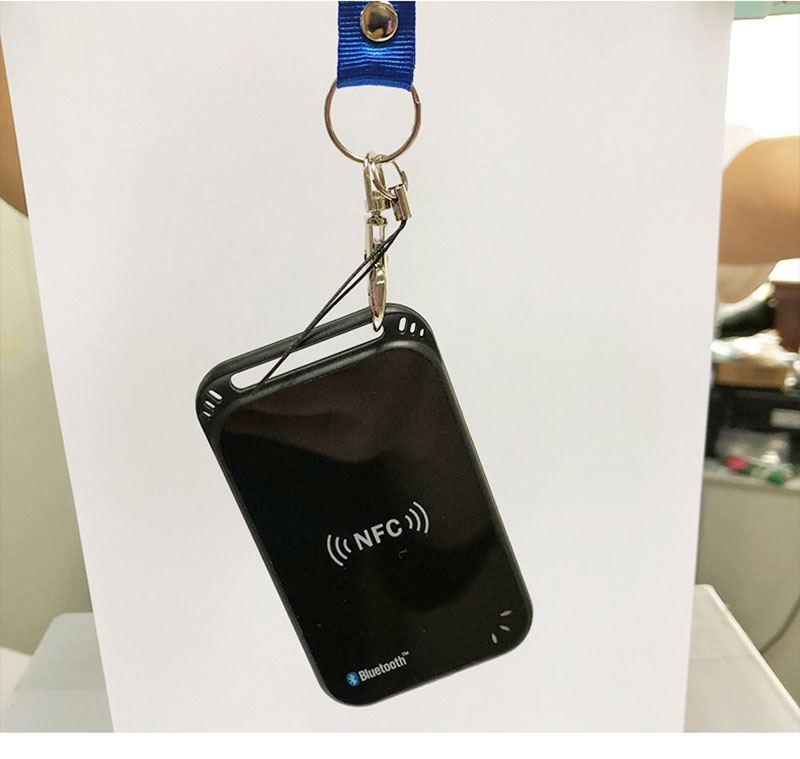

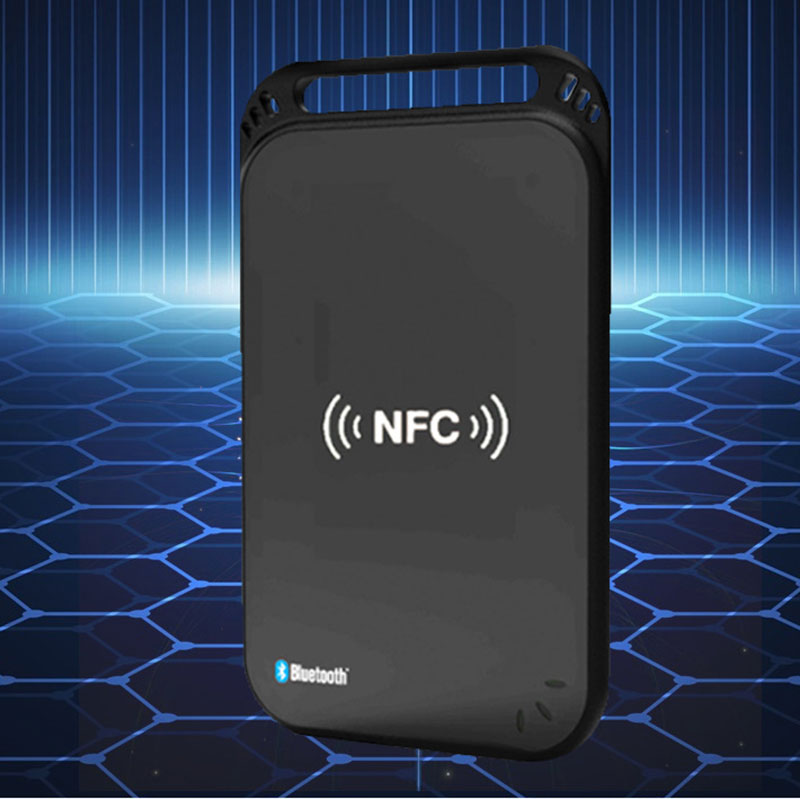

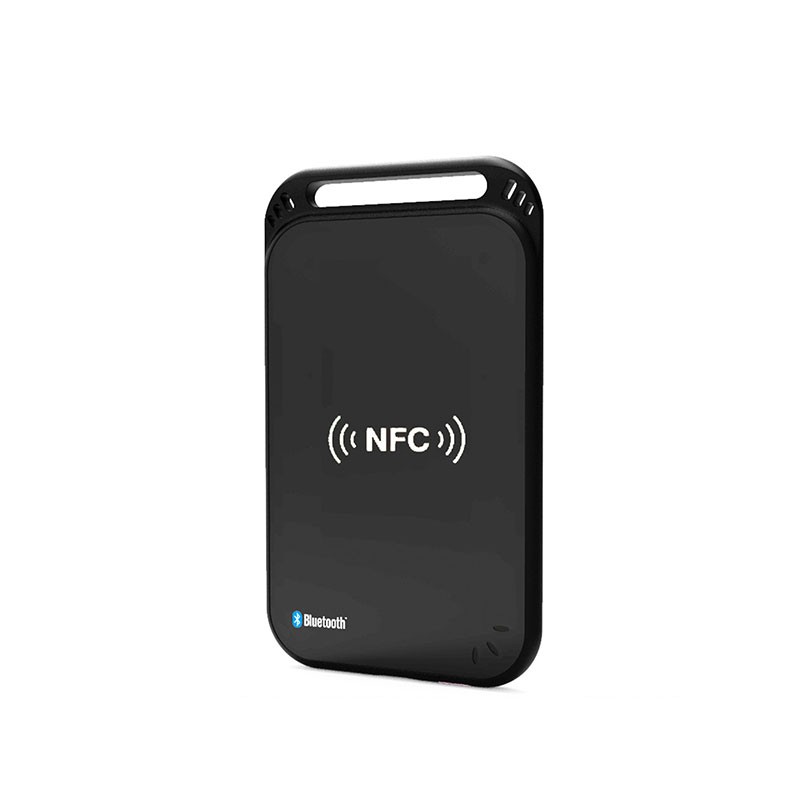

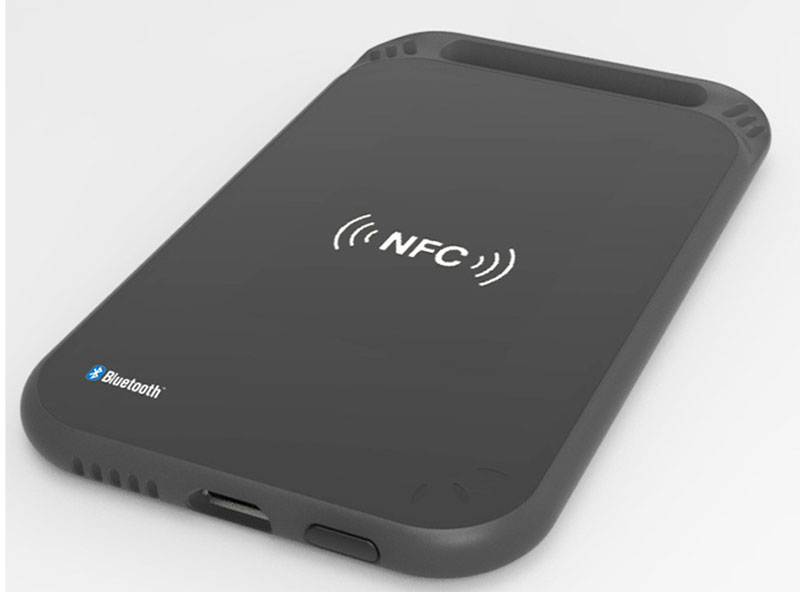

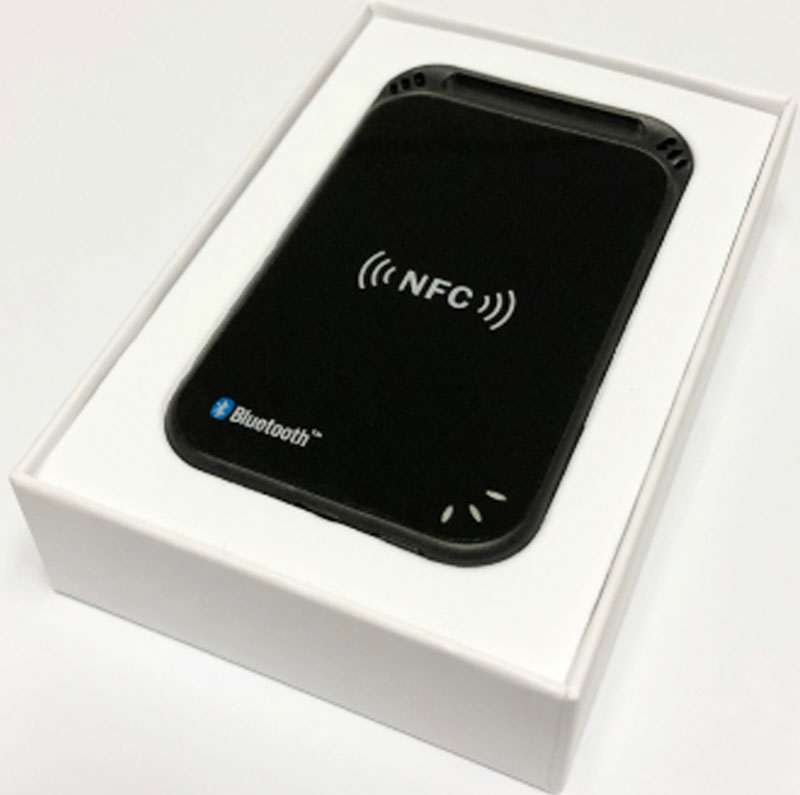

Bluetooth NFC kaardilugeja kirjutaja Bluetooth RFID kaardilugeja

Funktsioon

Loeb ja kirjutab kontaktivabasid IC-kaarte andmete edastamiseks Bluetooth BLE kaudu

Sideprotokoll: BLE5.0 (ühildub BLE4.0-ga)

Töösagedus: 13,56 MHz

Toetatud IC-sideprotokoll: ISO14443A\ISO14443B\ISO15693

Põhineb ISO14443A CPU-kaardil, M1-kaardil,

Toetatud kaardid: Ntag2xx ja teised kaardid

Kaardi lugemiskaugus: 3~5 cm

Toetatud kaardi kiirus: 106 kbps, 212 kbps, 424 kbps

Aku maht: 450 mAh

Laadimine Liides: Micro USB

Laadimisadapter: 5V-500mA

Laadimisaeg: 120 minutit

Ooteaeg: 11 päeva

Pidev kaardi lugemise ja kirjutamise aeg: 8 tundi

Töötemperatuur: 0℃~55℃

Säilitustemperatuur: -20℃~85℃

Sideliides: Bluetooth BLE; Seda toodet saab ühendada seadmetega, mis toetavad Bluetooth BLE-d, näiteks mobiiltelefonide ja tahvelarvutitega, millel on Bluetooth 4.0 või uuem. Toode toetab ISO14443A, ISO14443B, IS015693, ISO18092, Felica jne standardeid.

See on ettevõtte üldotstarbeline toode, millel on kõrge tehnoloogiline küpsus. Kasutajad peavad arendama rakendusi põhiseadmes, näiteks linnakaardi laadimise tarkVara. Nad peavad lisama algtaseme liidese selle tootega suhtlemiseks. Seetõttu vajavad kasutajad vastava platvormi rakenduste arendamise võimalusi, näiteks Androidi ja IOS-i rakenduste arendamiseks.

NFC Bluetooth-lugeri funktsioonid

(1) Toetab kontaktivaba 14443A/B CPU-kaardi ja M1-kaardi, Desfire-kaardi, Felica jne lugemist ja kirjutamist;

(2) Sellel on hea lugemis- ja kirjutamisvõime nii standardsete kui ka erikujuliste kaartide puhul ning kaardi lugemiskaugus võib ulatuda 3–5 cm-ni.

(3) Q-väärtus on 30±2%

(4) Kaardi lugemiskiirus vastab bussikaardiprojekti ärivajadustele. Loeb või kirjutab 1 kilobaiti andmeid 1 sekundiga.

(5) Loeb ja kirjutab korraga 1 kilobaiti andmeid ilma kadude või vigadeta.

(6) Töösagedus 13,56 MHz

(7) Elektromagnetvälja intensiivsus toote kaardilugemispinnal (Hmax) ≤ 7,5 A/m rms

(8) Elektromagnetvälja intensiivsus toote kaardilugemispinnal (Hmin) ≥ 1,5 A/m rms

(9) Toetatud kaardi kiirus 106 kbps, 212 kbps, 424 kbps

Seadme oleku päring ja kuvamine

Seadme tööoleku kindlakstegemiseks seadme indikaatortuli näitab toitelülitit:

Punane tuli vilgub kiiresti: aku on laetud madal ja vajab laadimist;

Roheline tuli vilgub aeglaselt: see on sisse lülitatud ja Bluetooth-edastus on sisse lülitatud, oodates ühendust;

Roheline tuli põleb pidevalt: Bluetooth on ühendatud (ei lae);

Sinine tuli põleb pidevalt: kaart on leitud ja kaarti pole eemaldatud. Andmevahetuse ajal vilgub roheline tuli kiiresti;

Laadimise indikaator: laadimine, kui toide on välja lülitatud: pole täielikult laetud - punane tuli põleb pidevalt, kui täielikult laetud, punane tuli kustub

Muud omadused ja keskkonnanõuded

1. Aku laadimine ja energiatarve

Toetab ülimadala energiatarbega automaatset unerežiimi;

Aku mahtuvus: 450mAh;

Laadimisliides: MICRO-USB, 5V-500mA;

Laadimisaeg: 120 minutit;

Ooteaeg: 11 päeva;

Pidev tööaeg: 8 tundi.

2. Süsteemi stabiilsus

Nupud toimivad normaalselt ja neid saab korduvalt sisse ja välja lülitada. Kaardi lugemine ja Bluetooth-side on stabiilsed. Süsteem tervikuna on stabiilne,

Kokkujooksmisi ega kõrvalekaldeid ei esine. Erandite jaoks on olemas valvekoera taaskäivitusmehhanism.

3. Kukkumiskindlus ja veekindlus

See ei kahjustu, kui see kukub 1,2 meetri kõrguselt. Veepritsmed ei tekita kahjulikke mõjusid mis tahes suunast.

4. Toitelüliti omadused

5 V laadimine. Seda saab laadida varupatarei või tavalise mobiiltelefoni laadijaga. Lüliti on iselukustuv, mis avaneb vajutamisel.

3.5 Keskkonnanõuded

Laadimispinge 5 V ± 5%

Suhteline õhuniiskus<90%

Suhteline õhuniiskus ladustamise ja tranSportimise ajal: 20% ~ 93%

Atmosfäärirõhk 60 kPa ~ 110 kPa

4. Androidi ja iOS-i Bluetoothi arendusliides

Meie ettevõte pakubNäidisdemonstratsioonid Bluetoothi liidestest Androidi, IOS-i ja WeChati miniprogrammide jaoks ning pakub lähtekoodi ja arendusviidet. Programmi demo ja Bluetoothi sidepaketi protokolli saamiseks võtke meie ettevõttega ühendust. Märkus. Meie ettevõte ei paku rakenduse poolel muude funktsioonide arendustuge.
