Gaasitorustiku positsioneerimise maa-alune elektrooniline märgis kettakujuline elektrooniline marker marker

Seda kasutatakse laialdaselt torustike, torujuhtmete ja torukoridoride positsioneerimiseks ja tuvastamiseks gaasi-, elektri-, vee-, side- ja muudes tööstusharudes. Seda saab kasutada elektrooniliste markerite matmiseks pöördepunktidesse, teeavadesse jne, et tähistada ja matta elektroonilisi märke torujuhtme paigaldamise ajal. Seade suudab edastada järgmist teavet: matmiskoha omadused, torumaterjali kategooria ja klass, toru läbimõõt, projekteeritud rõhk, torujuhtme matmissügavus, matmisaeg ja muu teave.

Maa-aluste elektrooniliste siltide tööpõhimõte

Maa-aluse gaasijuhtme elektrooniline identifitseerimissüsteem aktiveerib maa-aluse elektroonilise sildi, saates detektori kaudu kindla sagedusega elektromagnetlaine signaali. Signaal peegeldub tagasi detektorisse. Signaali tugevuse põhjal suudab detektor tuvastada elektroonilise sildi täpse asukoha (laius- ja pikkuskraad) ja sügavuse.

√Pakkematerjal: suure tihedusega polüetüleenist kest

√Veekindel, korrosioonikindel ja vastupidav

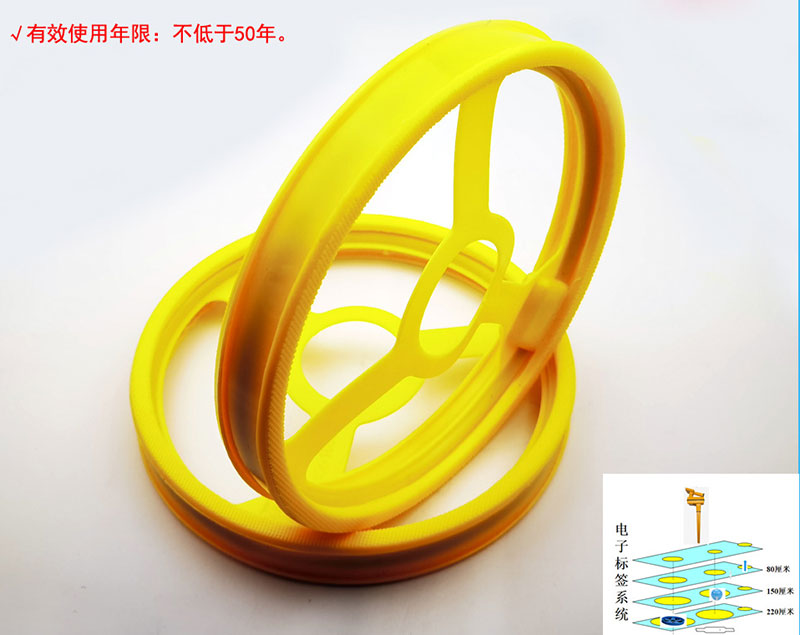

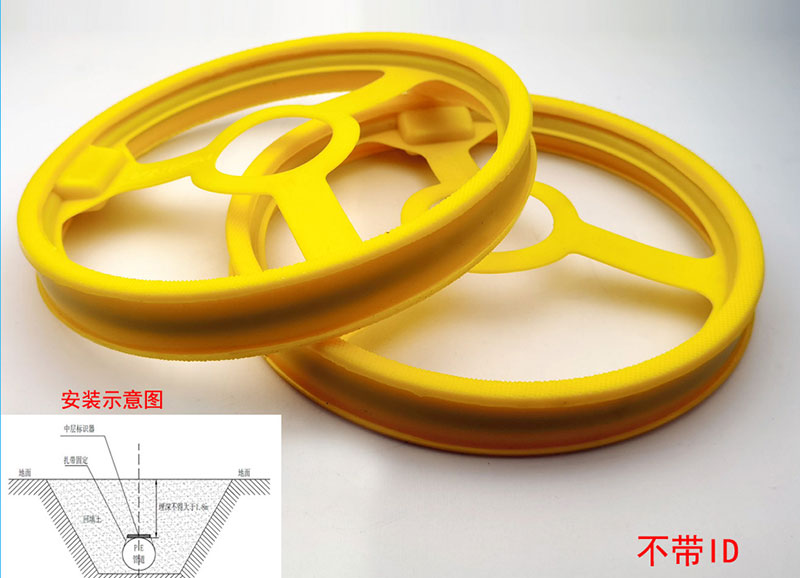

Maa-alused elektroonilised markerid | Elektroonilistel markeritel ei ole ID-numbrit. Maetud pikkus- ja laiuskraadi koordinaatide teabe määrab detektor ning GIS-i geograafilise teabe haldussüsteemis määratakse unikaalne ID-number, mis on seotud pikkus- ja laiuskraadi koordinaatide teabega ja lisatud vastavale kirjeldusele. See koosneb suletud ja veekindlast suure tihedusega polüetüleenist kestast ja sees olevast passiivantennist. Sellel on sisseehitatud resonantsahel kindla sagedusega. Efektiivne kasutusiga on vähemalt 50 aastat ja maksimaalne tuvastatav sügavus on 1,8 meetrit.

Maa-aluseid elektroonilisi silte tuleb kasutada koos maa-aluste torujuhtme detektoritega, et moodustada maa-aluse gaasitorustiku elektrooniline identifitseerimissüsteem. Detektor saadab maa-aluse elektroonilise sildi aktiveerimiseks kindla sagedusega elektromagnetlaine signaali. Signaal peegeldub tagasi detektorisse. Signaali tugevuse järgi suudab detektor tuvastada elektroonilise sildi täpse asukoha (laius- ja pikkuskraad) ja sügavuse.

Funktsioonid:

1. Detektor saadab katkendlikult kindla sagedusega signaale.

2. Sama resonantssagedusega maa-alused elektroonilised sildid neelavad ja salvestavad signaalienergiat.

3. Pärast lühikest signaali saatmist lõpetab detektor saatmise ja lülitub signaali vastuvõturežiimi.

4. Kui detektor signaalide saatmise lõpetab, vabastab maa-alune elektrooniline märgis salvestatud energia ja peegeldab selle tagasi detektorisse, seega ei vaja maa-alune elektrooniline märgis töötamiseks patareid.

5. Detektor tuvastab tagastatud signaali tugevuse, et määrata maa-aluse elektroonilise märgise täpne asukoht.

6. Signaal on tugevaim, kui detektor on maa-alusele elektroonilisele märgisele kõige lähemal, st otse maa-aluse elektroonilise märgise kohal.

Omadused:

(1) See on veekindel, antimagnetiline, kõrge temperatuurikindel ja keskkonnast sõltumatu.

(2) See on passiivse ja kontaktivaba tööga ning seda on lihtne kasutada. Andmete täpseks lugemiseks tuleb see vaid detektori moodustatud elektromagnetvälja paigutada, vähendades või isegi kõrvaldades käsitsi andmete kogumisel tekkiva efektiivsuse vähenemise ja vigade parandamise kulud.

(3) Andmete lugemine on kiire ja toimub pika vahemaa tagant. See suudab lugeda sildil talletatud andmeid ja seostada need taustahaldussüsteemi teabega mobiilse interneti kaudu, et kuvada sildi teavet reaalajas.

(4) Lugemine ei sõltu nähtavast valgusest, seega pole visuaalne nähtavus vajalik ja seda saab kasutada karmides keskkondades, kus vöötkoodide ja nimesiltide tehnoloogia ei suuda kohaneda.

(5) Sellel on teabeandmete konfidentsiaalsusfunktsioon, nii et andmeid saab lugeda ainult spetsiaalne lugeja.

RAKENDUSED

ED2000 saab paigaldada teatud intervalliga või muutuva trendi pöördepunktis ja teatud sündmuste punktides, näiteks ühenduspunktides, ventiilidel, puurkaevude katetel, T-kujulistel harudel jne. Sõltuvalt projekti olulisusest ja eelarvest võib paigaldustihedus varieeruda mõnest meetrist kümnete meetriteni, tavaliselt 10-20 meetrit.

· Torujuhtme trass

· Mittemetallist toru

· Erinevad ventiilid

· Mõõtearvesti

· Erinevad ristumiskohad

· T-ühendus · Sügavuse muutus

· Rõhu alandav seade

· Katoodkaitse

· Rõhu kontrollpunkt

· Sisseehitatud reserveeritud port

· Erinevad põlved

· Toru läbimõõdu muutmine

· Kaev · Kaas

· Hoolduspunkt

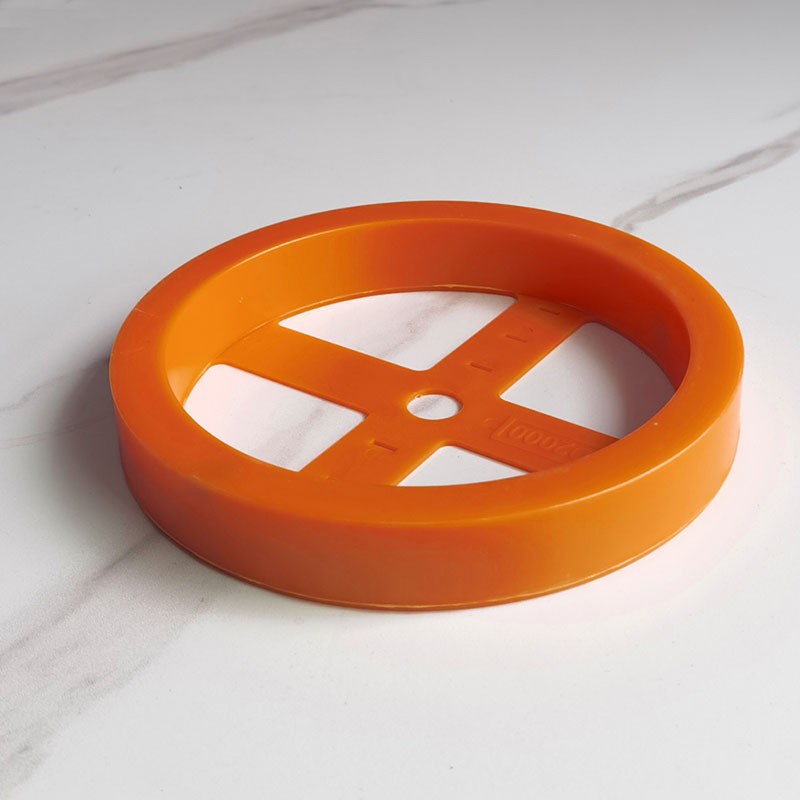

RFID gaasitoru positsioneerimisketta marker

RFID toitekaabli toru positsioneerimisketta marker

RFID veevarustustoru positsioneerimisketta marker

RFID drenaažitoru positsioneerimisketta marker

RFID side optilise kaabli toru positsioneerimisketta marker

RFID munitsipaal universaalne ketasmarker gaasitoru positsioneerimisketta marker

RFID toitekaabli toru positsioneerimisketta marker

RFID veevarustustoru positsioneerimisketta marker

RFID drenaažitoru positsioneerimisketta marker

RFID RFID Sideoptilise kaabli torujuhtme positsioneerimisketta marker

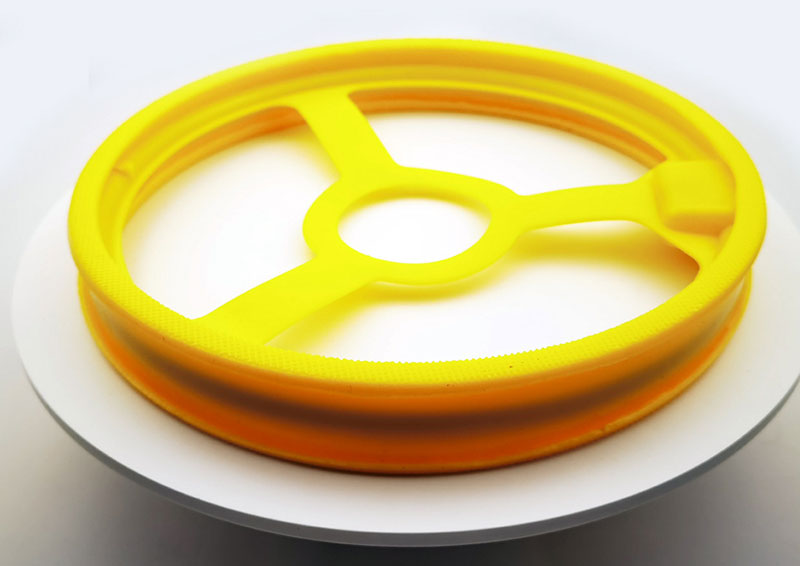

RFID universaalne kettamarker

OMADUSED

3.1. Füüsikalised omadused

· Kest: ABS

· kaal: 220 g ± 10%

· Korpuse läbimõõt - 8,4 tolli (213 mm)

· Korpuse kõrgus - 1,2 tolli (3,1 cm)

· Sulamisindeks: 1,8 g/10 min (200 ℃/ 5 kg)

· Rockwelli kõvadus: R-116

· Pehmenemistemperatuur: 105 ℃

3.2. Keskkonnaomadused

· Töötemperatuur: -20 ℃–50 ℃

· Säilitustemperatuur: -20 ℃–70 ℃

· Kukkumiskatse: talub kukkumist umbes 3 meetri kõrguselt betoonpõrandale

· Vee- ja tolmukindel: IP68

· Survekindlus: pärast 10 kN aksiaalrõhu (ühtlase rõhu) talumist ei ole tootel püsivaid kahjustusi, pragusid ega lekkeid ning selle elektroonikafunktsioonid ei ole kahjustatud

3.3. Elektrilised omadused

· Maksimaalne paigaldussügavus - kuni 6,5 jalga (2,0 m)

· Minimaalne kaugus metallrajatisest markerini - 4 tolli (10 cm)

· Globaalne unikaalne ID-kood (ID-versioon): 10 numbrit

· Ühilduv lokaator:

Mitte-ID-versioon: ED8000 või 3M Dynatel EMS-lokaator

ID-versioon: ED8000

· Sagedus (kohandatav):

Võimsus 169,8 kHz

Vesi 145,7 kHz

Sanitaartehnika 121,6 kHz

Telekommunikatsioon 101,4 kHz

Gaas 83 kHz

Kaabeltelevisioon 77 kHz

Üldine 66,35 kHz

Markeri paigaldamine

· Asetage marker mittemetallist kaablile

· Asetage kaabli peale vähemalt 10 cm täitemulda metalliga (sh varjestatud kaabel, koaksiaalkaabel jne).

· Enne mullaga katmist tuleks marker katta liivaga. See pakub markerile paremat kaitset

Kasutusala:

1. Otse maetud mittemetallist gaasi-, elektri-, veevarustus-, side-, kanalisatsiooni- ja muude torustike ja rajatiste puhul tuleb kasutada elektroonilisi identifitseerimissüsteeme;

2. Otse maetud metallist gaasi-, elektri-, veevarustus-, side-, kanalisatsiooni- ja muude torustike ja rajatiste puhul valitakse elektroonilised markerid vastavalt liinide keerukusele;

3. Kõik tüüpi ventiilid maa-aluste gaasi-, elektri-, veevarustus-, side-, kanalisatsiooni- ja muude torustike jaoks;

4. Kõik kaevukaevude kaaned, mis ei ole nähtavad või mida võidakse maha maetudomavalitsuste poolt (teed, haljastus);

5. Kõik maa-alused gaasi-, elektri-, veevarustus-, side-, kanalisatsiooni- ja muud torud ei asu inimasjade kaevude keerdudes;

6. Kõikide maa-aluste gaasi-, elektri-, veevarustus-, side-, kanalisatsiooni- ja muude torude hargnemis- ja ühenduskohad, näiteks T-ühendused ja üleminekud;

7. Kõikide maa-aluste gaasi-, elektri-, veevarustus-, side-, kanalisatsiooni- ja muude torude ning muude maa-aluste rajatiste ristumiskohad;

8. Gaasi-, elektri-, veevarustus-, side-, kanalisatsiooni- ja muud torud ületavad teede, jõgede, hoonete, müüride või muude avalike suhete rajatiste kahte otsa ning võivad olla gaasitorustiku kaitsetorude kaks otsa;

9. Kui gaasi-, elektri-, veevarustus-, side-, kanalisatsiooni- ja muude torustike sügavus muutub rohkem kui 0,5 meetri võrra, on asukoht kõrge ja madal;

10. Kõik eelnevalt maetud gaasi-, elektri-, veevarustus-, side-, kanalisatsiooni- jne toruotsad;

11. Kaevikuvaba tehnoloogia abil paigaldatud maa-aluste torustike, näiteks gaasi-, elektri-, veevarustus-, side-, kanalisatsiooni- jne mõlemad otsad;

12. Remonditud maa-alused gaasi-, elektri-, veevarustus-, side-, kanalisatsiooni- ja muud torud või ühendused (kasutatakse hooldusteabe tuvastamiseks);

13. Kõik muud olulised maa-alused gaasi-, elektri-, veevarustus-, side-, kanalisatsiooni- ja muud rajatised, mis on märgitud Failijoonistele;

14. Kõik kohad, mida operaatorid peavad vajalikuks märgistada ja paigutada

Paigaldusplaan

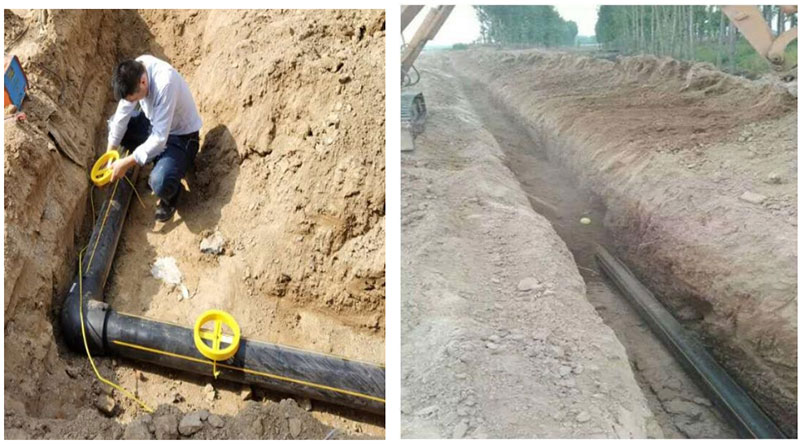

1. Enne elektrooniliste siltide paigaldamist hinnake kõigepealt, kas ühenduste sidumine on vajalik. Vajadusel kasutage elektroonilise märgistuse augu läbistamiseks lipsu, et tagada usaldusväärne ühendus, ja seejärel täitke toru mõlemad küljed käsitsi peene liivaga elektroonilise märgistuse põhjani, et märgistus enam ei kalduks kõrvale.

2. Kui märgistatav objekt on metall, on soovitatav asetada marker sellest vähemalt 10 cm kaugusele ja täita see mullaga.

3. Täitke logo kohal 15 cm maapinda, et fikseerida logo asukoht.

4. Täitke maapind, kuni see on maapinnaga tasa.
