ISO14443A IC kontaktivaba kaardilugeja ID-kaardilugeja moodul kahesageduslik kiipkaardilugeja jadapordiga

ISO14443A IC kontaktivaba kaardilugeja ID-kaardilugeja moodul kahesageduslik kiipkaardilugeja jadapordiga

Töösagedus: 13,56 MHz + 125 kHz
Tööpinge: DC5V või DC3,3V
Väljundliides: UARTTTL, RS232, RS485, WG26
Kaardi lugemiskaugus: 0–80 mm
Protokolli standard: ISO14443A
Edastuskiirus: 9600 bit/s (maksimaalselt reguleeritav kuni 230400 bit/s)

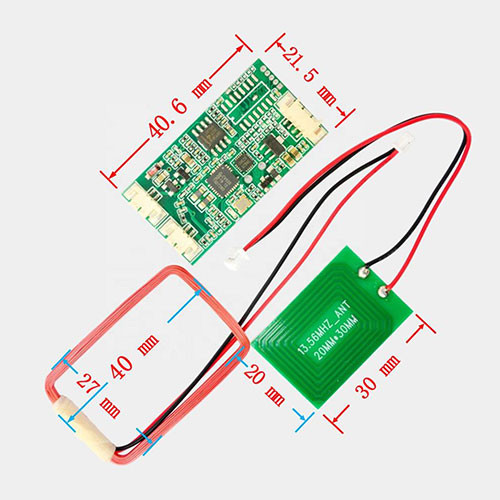

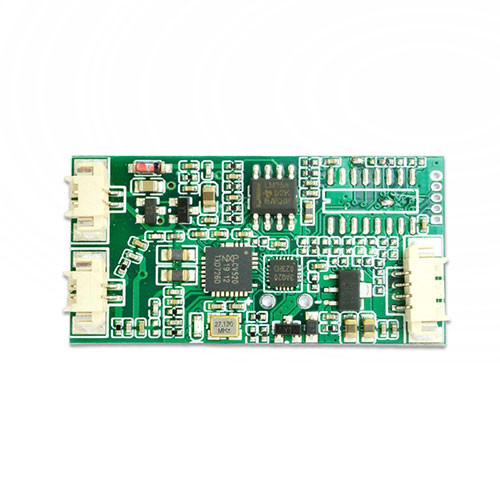

Mooduli suurus: 40,6 mm x 21,5 mm

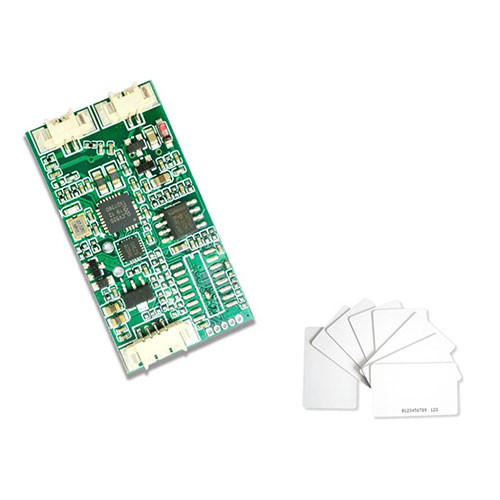

Toetatud kaarditüübid: IC-kaart: S50/S70, M1, Mifare, Light, Mifare Ultra Light jne;
ID-kaart: EM4100

Omadused

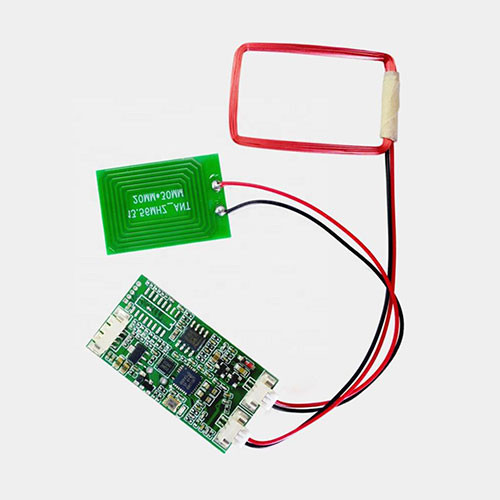

Selle mooduli põhiplaadi ja antenni jaotatud disain
Toetab kahesageduslikku kaardi lugemist (IC-kaart + ID-kaart)
Toetab kontaktivaba IC-kaardi (13,56 MHz) plokki, sektori lugemist ja kirjutamist ning krüpteerimist
Toetab ID-kaardi (125 kHz) EM4100 kaardi seerianumbri lugemist
Toetab laia pinget, valikuline 3,3 V, 5 V toiteallikas
Toetab mitut liidest: UART, RS232, RS485, WG26
Moodul ei vaja draiverit ja algajad saavad kiiresti alustada

Kasutusjuhend
➊Ühendage mooduliga DC3,3 V või 5,0 V toiteallikas
❷Ühendage moodul arvuti jadapordiga USB-jadapordi adapteri abil
❸Avage jadapordi silumisaken assistent
❹ Test standardile vastava kaardiga
Olenemata sellest, kas libistatakse sisse kiipkaarti või ID-kaarti, vilgub mooduli märgutuli, sumisti teeb piiksu, mis näitab kaardi libistamist, ja arvuti jadapordi abilise liides kuvab vastuvõetud kiipkaardi või ID-kaardi seerianumbri. Jadapordi silumise abiline Failipaketi jadapordi sätted on järgmised:
➊Boodikiirus: 9600
❷ Kontrollnumber: Puudub
❸Andmebitid: 8
❹ Stopp-bitt: 1
❺ Kontrollige kuueteistkümnendsüsteemi kuva

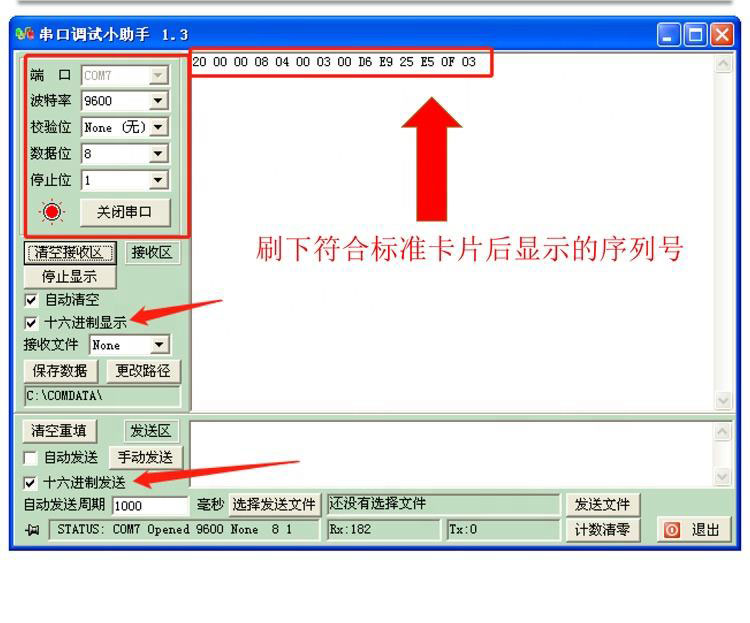

Õige juhtmestiku korral ühendage standardile vastav kaart ja vastav kaardi seerianumber väljastatakse jadapordi kaudu, nagu joonisel näidatud

ISO14443A-IC-Contactless-Card-Reader-ID-Card-Reader-Module-Dual-Frequency-Smart-Card-Reader-with-Serial-Port

Levinud probleem
Küsimus 1: Kuidas moodul IC-kaarti loeb ja kirjutab ning kuidas IC-kaarti krüpteerida?
1. samm: libistage oma kaart. Mooduli märgutuli süttib ja kaardi seerianumber saadetakse aktiivselt jadapordi kaudu ülemisse arvutisse. Sel ajal saab ülemine arvuti kaardi seerianumbri vastavad juhised. Käsk: 20 00 01 08 04 00 00 00 A6 40 FE E4 0E 03.
20: algusmärk
00: paketi number
01: käsubait, kui moodul väljastab aktiivselt kaardi seerianumbri, on bait 0x00; teised käsud on käsusõnad
08: näitab, et järgmised 8 baiti on kehtivad andmebitid
04 00: näitab, et kaardi atribuut on S50 kaart
00 00: neil 2 baitil pole praktilist tähtsust.
A6 40 FE E4: näitab kaardi seerianumbrit. Erinevate kaartide libistamisel muutuvad 4 baiti.
0E: kontrollsumma. See moodustatakse paketi numbrist (SBQNR) kuni andmete viimase baidini (DATA) ja seejärel pööratakse see tagasi.
03: Kaadri terminaator.
