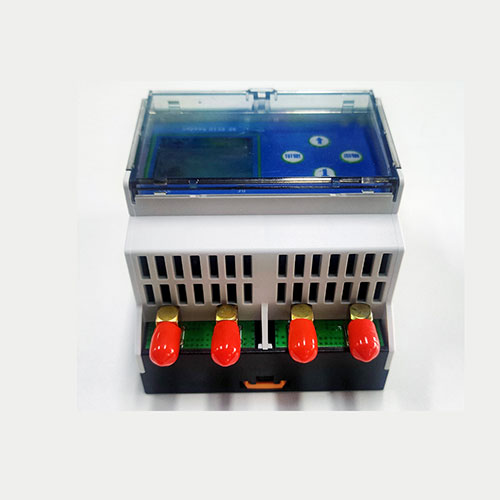

Modbus TCP neljakanaliline kõrgsageduslik tööstuslik RFID-lugeja täppisriista automaatne tootmisliini kaardilugeja

Füüsikalised ja keskkonnaomadused:

Töötemperatuur: -25℃~70℃

Säilitustemperatuur: -40℃~85℃

Niiskus: 5%~95%

Kondenseerimata oleku kaal: 230

ESD-omadused: õhklahendus ±15KV, kontaktlahendus ±8KV

Elektriliste parameetrite indikaatorid:

Toiteallika režiim: DC 24V | POE toiteallikas

Energiatarve: 1W

Vooluringi kaitse: vastupidise polaarsuse kaitsega

Töösagedus: 13,56MHZ

Protokoll standard: ISO15693

Toetatud maksimaalne siltide maht: 8K baiti

Kaardi lugemise aeg: lugemise aeg: 30ms iga 8 baiti kohta Kirjutamise aeg: 70ms iga 8 baiti kohta

Kaardi lugemise kaugus: seotud sobiva lugemis-kirjutuspeaga (vaadake iga mudeli antenni kasutusjuhendit)

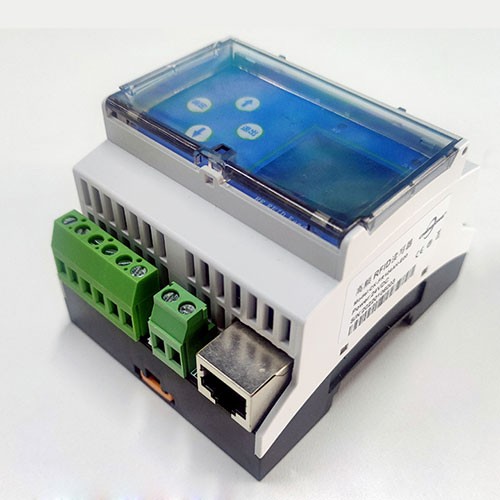

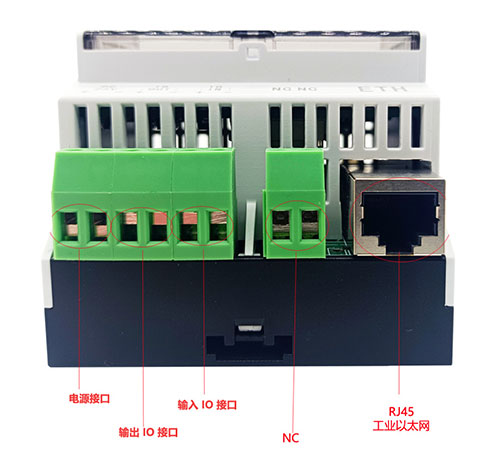

Sideliides: RJ45

Sideprotokoll: modbus TCP (tööstuslik Ethernet)

Kirjeldus:

See on raadiosagedusliku tuvastamise tehnoloogial põhinev kõrgsageduslik neljakanaliline lugeja. Lugeja töösagedus on 13,56 MHz. See toetab I-CODE 2, I-CODE SLI ja muude siltide lugemist, mis vastavad rahvusvahelisele standardile ISO15693. Kõrgsageduslik neljakanaliline lugeja toetab tööstuslikku Etherneti Modbus TCP sidet, toetab POE toiteallikat ning on kasutajatel mugav PLC-sse ja teistesse juhtimissüsteemidesse integreerida. Sideprotokolli raadiosageduslik osa on lugeja sisse integreeritud ja kasutaja peab sildi lugemistoimingu lõpuleviimiseks andmeid vastu võtma vaid Etherneti liidese kaudu, ilma et peaks keerulisest raadiosageduslikust sideprotokollist aru saama.

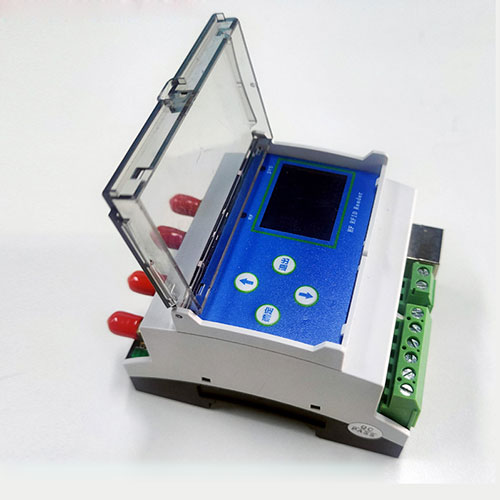

Toode on varustatud vedelkristallekraani ja tööindikaatoriga, mis peegeldab lugeja LED-i kaudu side olekut ja on kiirelt nähtav isegi tööväljal. Pärast signaali- ja toiteliini ühendamist sisselülitamiseks vilgub kollane tuli ja jääb seejärel põlema, mis näitab, et lähtestamine on õnnestunud. LCD-ekraanil kuvatakse järgmine teave, mis näitab, et seade on sisenenud tavalisse töörežiimi ja seade lülitab vaikimisi sisse RF1-sondi. Ühendage seade arvuti konfiguratsioonitarkVara või jadapordi assistendiga, asetage silt antenni tuvastamisalasse. SYS-indikaator vilgub, näidates ühenduse loomist hostiga, ja RF-indikaatori antenni logo kõrval olev ring näitab, et antenn tuvastab sildi ja saadab andmed hostile.

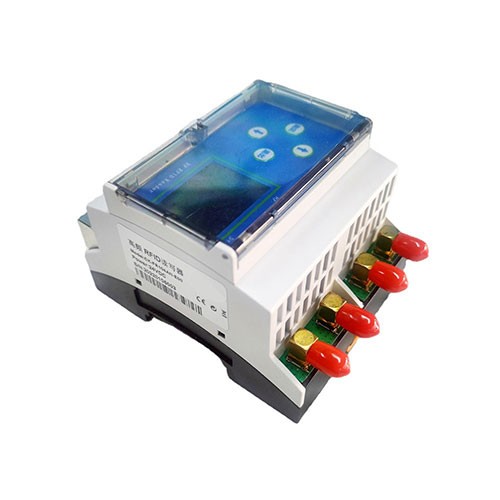

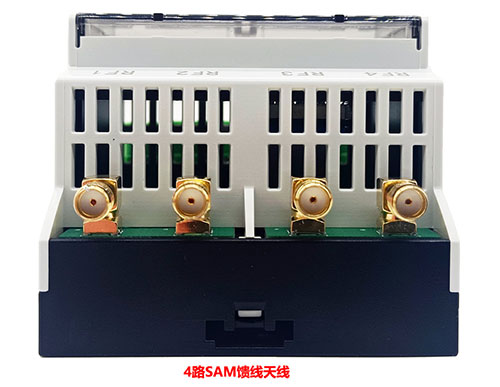

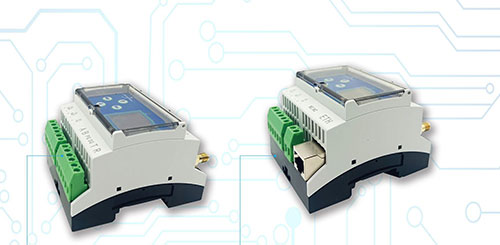

Lugeja on edukalt miniatuurseks muudetud, sellel on oma tööstuslik juhtkast liugrööpa klambrite paigaldamiseks, see on lihtne paigaldada ja kõrge töökindlusega ning selle tehnilised eelised on oskuslikult integreeritud RFID-toodete valdkonda. See toetab korraga nelja sondi ja kaablitega venitatud sondid saab paindlikult paigaldada töötlemismasinate rakenduste stsenaariumidesse ning toetavad Modbus TCP sideprotokolli. Laialdaselt kasutatav pooljuhtide automatiseerimise tootmisliinidel, PLC juhtimisel, servo-elektromehaanilistes süsteemides, liitiumakude tootmisliinidel, autode tootmisliinidel jne. Autoamortisaatorite montaažiliin, autode piduriklotside töötlemise tootmisliin, kliimaseadmete montaažiliin, jahutusventilaatorite automaatne testimisliin, täppisriistade haldus, mootori montaažiliin, komponentide montaažiliin, kompressorite tootmisliin, intelligentsete lampide montaažiliin, intelligentne jaotus survevaluvormimise töökojas, käigukastide automaatne tuvastamine ja manööverdamine, külmikute tootmisliin, AGV autod ja muud valdkonnad.
