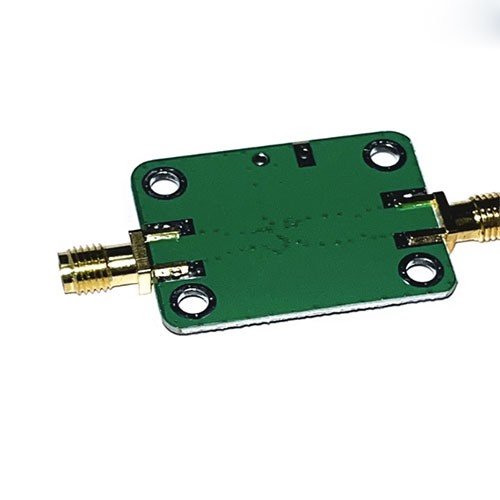

RF lairiba võimendi madala müratasemega võimendi keskmise võimsusega

Spetsifikatsioonid:

1) Töösagedus: 0,1–2000 MHz

2) Tööpinge: 9–12 V (sobib akutoitele)

3) Töövool: 27 mA

4) Võimendusvõimendus: 32 dB (tüüpiline väärtus)

F = 0,1 MHz, võimendus = 32 dB

F = 500 MHz, võimendus = 32 dB

F = 1000 MHz, võimendus = 32 dB

F = 1500 MHz, võimendus = 32 dB

F = 2000 MHz, võimendus = 32 dB

F = 2500 MHz Võimendus=30dB

F=3000MHz Võimendus=29dB

5) Väljund: 13dBm (20mW)

6) Süsteemi impedants: 50 oomi

7) Pistiku mudel: SMA-K (sisekeere, väliskeere, sisemine auk)

8) Suurus: 25*33mm (ilma pistikuta)

9) Toote kaal: 5,9g

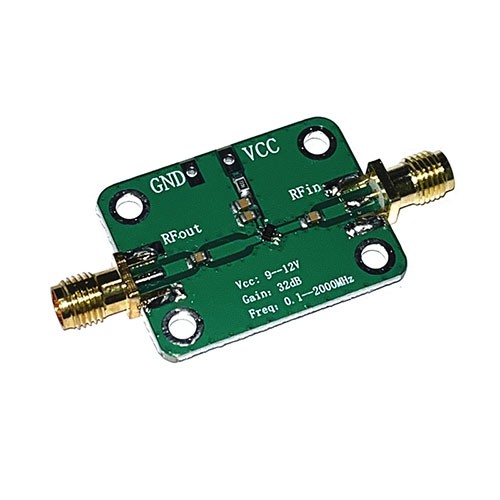

Kasutusjuhend

RFin: Sisendsignaali võimendus

RFout: Võimendatud väljundsignaal

VCC: Positiivne toiteallikas (aku jaoks)

GND: Toite negatiivne poolus varustus
