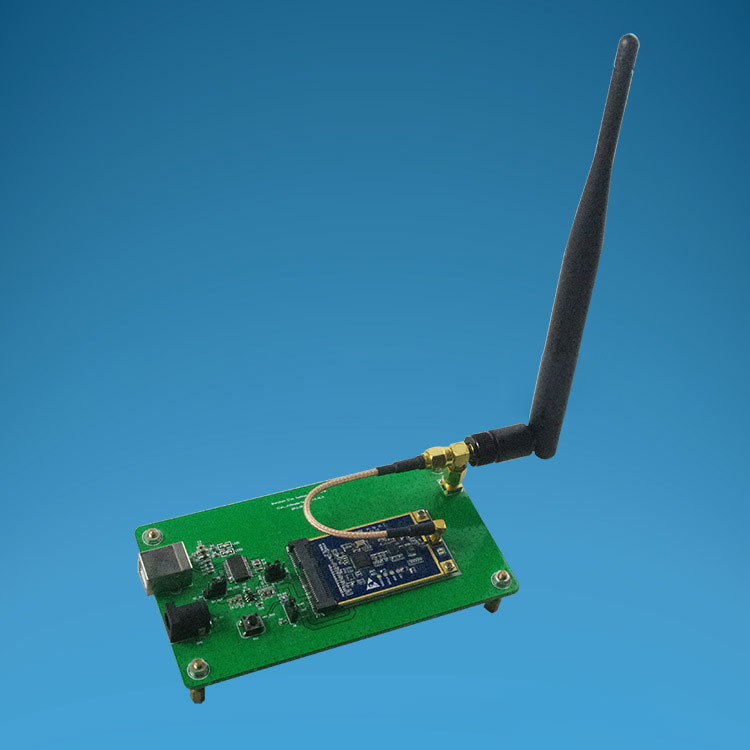

RFID aktiivne lugemis-kirjutusmoodul 2.45G aktiivne lugemis-kirjutusmoodul aktiivne PCie liidese moodul RFID moodul

Töötab ISM-sagedusalas 2,45 GHz, andmeedastus on tasuta. Pakutakse TTL RS-232 liidest ja mitmekanalilist IO-juhtimisliidest, mooduli ühenduse juhtimine on mugavam. Moodul integreerib PA ja signaali töötlemise vooluringi, sisend-/väljundvõimsust saab tarkVara abil juhtida ja edastuskaugust saab juhtida. Moodul toetab väikese energiatarbega tehnoloogiat ja mooduli töövõimsust saab välise juhtpordi kaudu sisse ja välja lülitada; API arenduskomplektid, rakendusjuhised ja näidiskoodid on ette nähtud kiireks integreerimiseks ja rakendamiseks.

RF-parameetrid

  Töösagedus: ISM-sagedusala 2,4–2,48 GHz

  Väljundvõimsus: maksimaalne väljundvõimsus +18dBm, sisseehitatud 32dB võimsusregulaator, samm -2dB, tarkvaraline juhtimine

Vastuvõtu tundlikkus: -96dBm

Sildi signaali tugevuse indikaator (RSSI): -50dBm- -80 dBm, täpsus ±1dB

Antenni liides: sisseehitatud MMXCK-KE pistik, vajalik on väline antenn

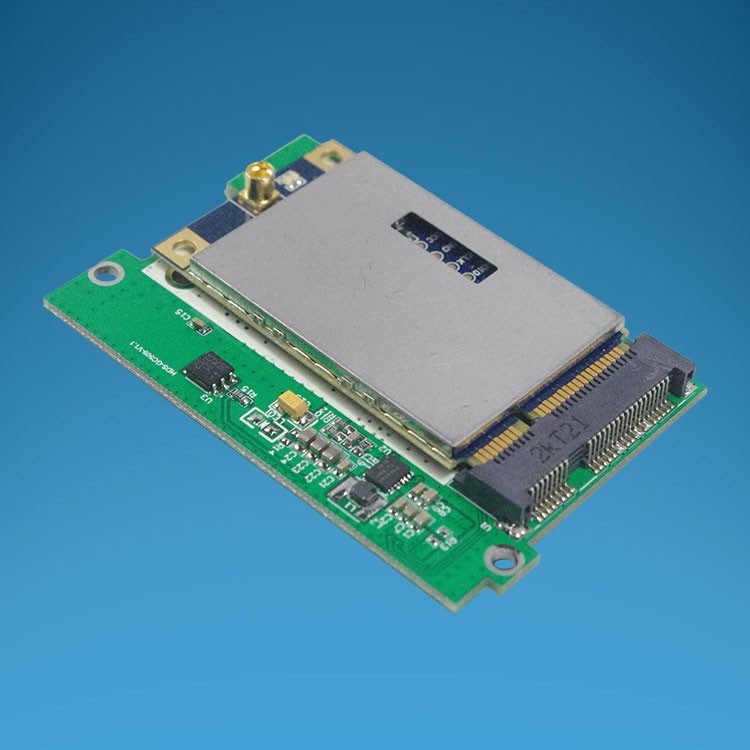

Liidese režiim: MINI-PCIE kaardi standardliides

Sideliides: TTL-taseme RS232 jadaport

I/O-liides: toetab 2 TTL-taseme kanalit, IO-pordi väljundsignaal (vajab kohandamist)

Rakendustarkvara platvorm: Pakub API arenduskomplekte, rakenduse juhiseid ja näidiskoode

Andmeedastus ja siltide manipuleerimine

Toetatud siltide protokoll: privaatne protokoll, andmeedastusprotokolli saab kohandada vastavalt kliendi vajadustele

Toetatud siltide töörežiim: Ühildub meie aktiivse sildiga

Siltide lugemiskaugus: 0–150 meetrit (sõltuvalt sildi väljundvõimsusest ja välisantennist, testige avatud alal)

Tuvastuskiirus: 120 silti sekundis (ainult ID-number)

Kokkupõrkevastane töötlus: 300 silti loetakse samaaegselt

Mehaanilised ja elektrilised omadused

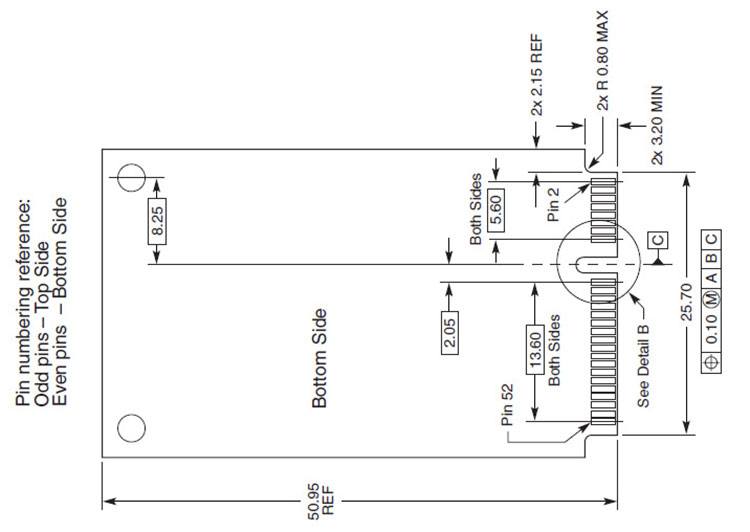

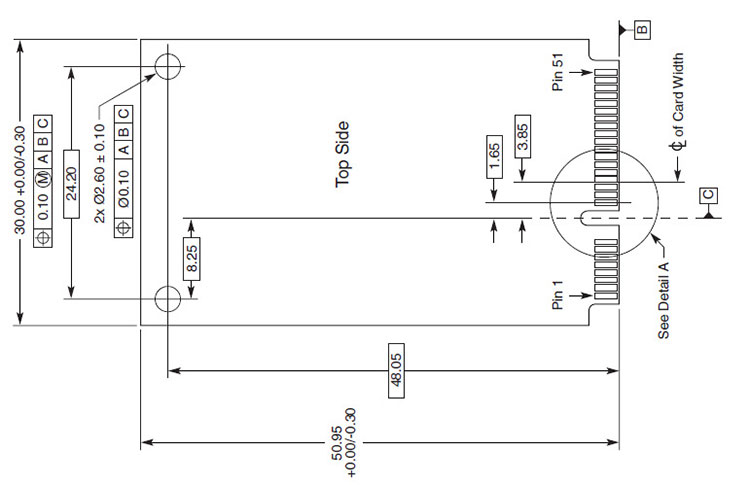

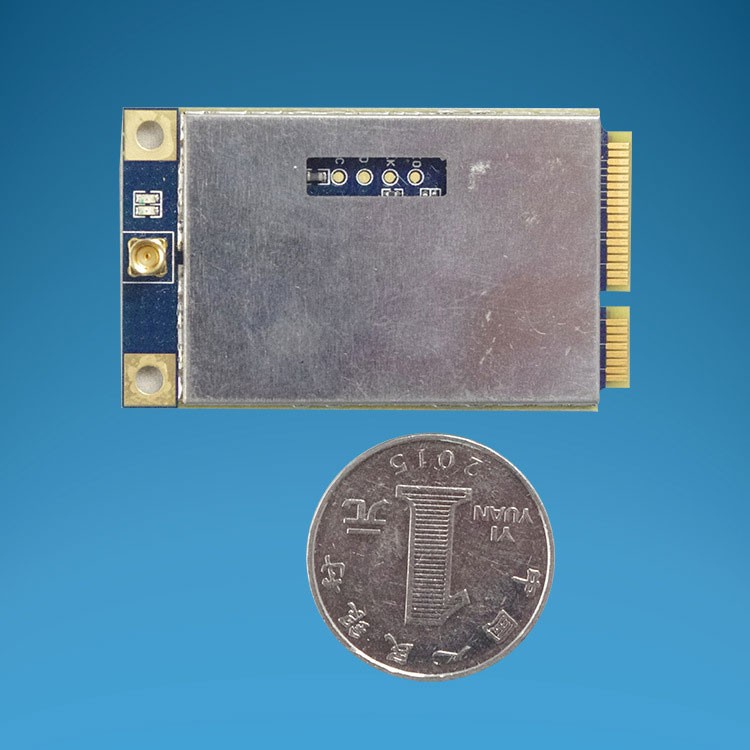

Mõõtmed: 30 mm x 50,96 mm

Kaal: 20 g

Toiteallikas: DC 3,3 V

Energiatarve: 300 mW

Töötemperatuur: -40 °C ~ +80 °C

Säilitustemperatuur: -60 °C ~ +80 °C

Töökeskkonna õhuniiskus: 5% ~ 95% (kondenseerumiseta)

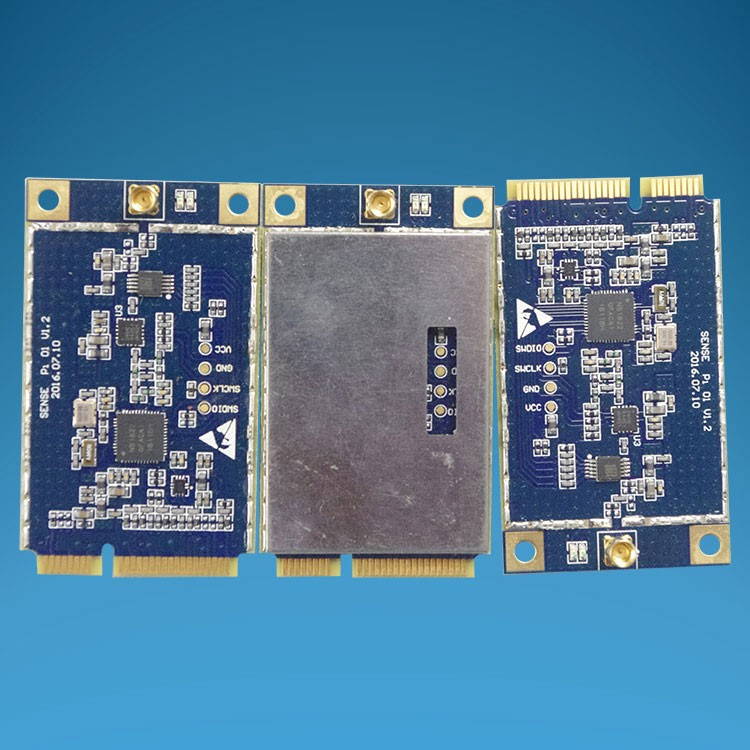

tihvtid 2, 24, 39, 41, 52

VCC

Toitesignaal, sisend DC 3.3V

tihvtid 4, 9, 15, 18, 21, 26, 27,

29,34,35,37,40,43,50

GND

toitesignaal, toite maandus

pin 38

UART_RXD

UART RXD, jadapordi andmete vastuvõtt, TTL-tase

pin 36

UART_TXD

UART TXD, jadapordi andmeedastus, TTL-tase

28

UART_RTS

Reserveeritud IO-liides, UART_RTS jadapordi päringud andmete saatmiseks

pin 30

UART_CTS

Reserveeritud IO-liides, UART_CTS jadaport võimaldab andmete saatmist

pin 51

IOT_DFX

DFX loopback-signaal. Kui UART-i TX/RX loopback on kõrge, on vaja välist allavoolu takistit.

pin 22

IOT_RST

Mooduli lähtestussignaal, aktiivne madal, vajab välist ülestõmbetakistit

pin 3

IO_ON

Mooduli asendisignaal, mida kasutab väline protsessor mooduli asendi tuvastamiseks ja vaja on välist 10K ülestõmbetakistit.

pin 46

IO_ON_AS

Mooduli asendi abisignaal, mida kasutab väline protsessor mooduli asendi tuvastamiseks, on otse ühendatud PIN3-ga (IOT_ON) ja vaja on välist 500Ω allatõmbetakistit.

muud tihvtid

NC

funktsioon puudub
