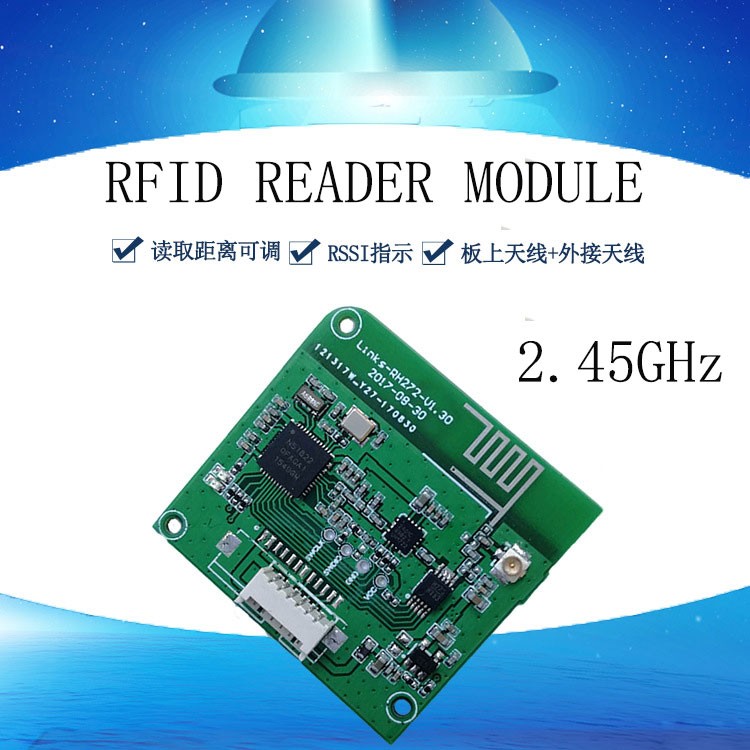

Lugemis-kirjutamismoodul on RFID-lugemis-kirjutamismoodul, mis töötab ISM-sagedusalas 2,45 GHz. Moodulil on omadused nagu kõrge tuvastuskiirus, paindlik laiendatavus, kõrge tundlikkus, stabiilne andmeedastus ja kõrge töökindlus. Mooduli edastuskaugus võib ulatuda 0–120 meetrini.
Seda kasutatakse peamiselt süsteemiintegratsiooni rakendustes, näiteks pihuarvutites, tööstuslikus andmeedastuses, andurite andmete kogumises ja tööstuslikus juhtimises.
Töötab ISM-sagedusalas 2,45 GHz. TTLRS-232 liidese abil on mooduli ühenduse juhtimine mugavam. Moodul integreerib PA ja signaali töötlemise vooluringi, sisend-/väljundvõimsust saab tarkVara abil juhtida ja edastuskaugust saab juhtida. Moodul toetab väikese energiatarbega tehnoloogiat ja mooduli töövõimsust saab välise juhtpordi kaudu sisse ja välja lülitada. Pakub API arenduskomplekte, rakendusjuhiseid ja näidiskoode kiireks integreerimiseks ja rakendamiseks.
Peamised tehnilised parameetrid
RF parameetrid
Töösagedus: ISM sagedusriba, 2,4–2,48 GHz GFSK modulatsioonirežiim
Väljundvõimsus: maksimaalne väljundvõimsus +18 dBm, sisseehitatud 32 dB võimsusregulaator, samm miinus -2 dB, tarkvaraline juhtimine
Vastuvõtu tundlikkus: -96dBm
RSSI: -50dBm-80dBm, täpsus +1dB
Antenni liides: PCB-antenn või väline antenn (vali üks, väline antenn on IPX-pistik)
Liidese meetod: 1,25 mm sammuga 6-pinnine pistik
Sideliides: TTL keskmise lameda RS232 jadaport, sidekiirus 115200bps
1/0 liides: toetab 1 kanaliga mooduli lubamist
nowrap;">Tarkvaraplatvorm: Pakub API arenduskomplekte, rakenduste juhiseid ja näidiskoode
Andmeedastus ja siltide manipuleerimine
Sildiprotokoll: privaatne protokoll, andmeedastusprotokolli saab kliendi vajaduste järgi kohandada
Töörežiim: Ühildub aktiivsete siltidega
Sildi lugemiskaugus: 0–200 meetrit (sõltuvalt sildi väljundvõimsusest ja välisest antennist,
avatud välja test)
Tuvastamiskiirus: 200 silti sekundis (ainult ID-number)
Kokkupõrkevastane töötlus: 1000 silti loetakse korraga
Mehaanilised ja elektrilised omadused
Suurus: 36 mm x 34 mm (saab kohandada vastavalt kliendi vajadustele)
Kaal: 20 g
Toide: DC 3,3 V
Energiatarve: 300 mW
Töötemperatuur: -40 °C + 80 °C
Säilitustemperatuur: -60 °C + 80 °C
Töökeskkonna õhuniiskus: 5%~95% (kondensatsioonita)
Pinn definitsioon
pinn 1
VCC
Toitesignaal, sisend DC3.5V-5V
pinn 2, 6
GND
toitesignaal, toite maandus
pin 3
EN
Mooduli lubamine, kõrgetasemeline lubamismooduli töö, TTL-tase
pin 4
RID UART RXD.
Jadapordi andmete vastuvõtt, TTL-tase
nööpnõel 5
TXD TART TED.
