RS232 jadapordi AGV käru maamärk RFID-andur roboti positsioneerimise RFID-sildi lugeja

Parameetrid:

Tööpinge: 10-26V

Võimsus: 1,2W

Voolutarve:<0,2A

Vooluringi kaitse: vastupidise polaarsuse kaitsega

Töösagedus: 134,2KHZ, 125KHZ

Tuvastuskiirus: 2m/s

Kaardi lugemise kaugus: 0-180mm

Toetatud silditüübid: FDX-B, EMID

Sideliides: RS232 / RS485

Tööniiskus: 10-90% RH (mittekondenseeruv)

Töötemperatuur: -25℃－+70℃

Kaitseklass: IP54

Korpuse materjal: ABS-insenerplastid

Juhtmestik: klemmidega

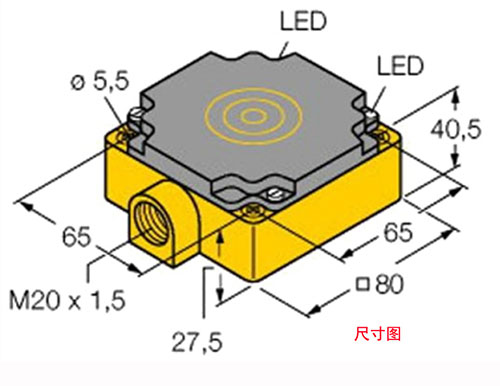

Paigaldusmeetod: M4 kruvid, 4 paigaldusava

Detailid:

RS232 jadapordi side AGV auto maamärgianduri positsioneerimissilt RF-kollektori navigatsioonikaardilugeja on AGV maamärgikaardilugeja, mis on spetsiaalselt loodud AGV mehitamata juhitavatele autodele, mis põhinevad raadiosagedusliku tuvastamise tehnoloogial. See ühendab antenni, võimendi ja kontrolleri. Klassikaliselt vastupidav.

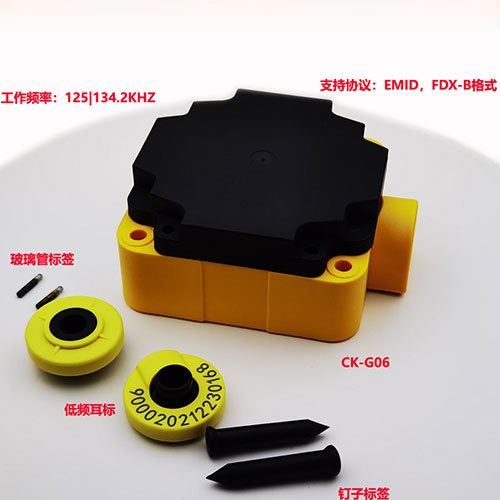

Kaardilugejal on ruudukujuline disain, töösagedus toetab 134,2 kHz ja 125 kHz, see toetab FDX-B ja EMID kahe protokolli vormingus siltide lugemist, toetab standardset tööstuslikku modbus RTU välibussi protokolli ja on mugav võrguühenduse jaoks. Kiirust saab konfigureerida kuni 115200-ni. Kaardilugeja integreerib sideprotokolli raadiosagedusosa, mille saab ühendada arvuti/PLC/ühekiibilise mikroarvutiga. Kasutaja peab sildi lugemistoimingu lõpuleviimiseks andmeid vastu võtma ainult RS232/RS485 sideliidese kaudu, ilma et peaks mõistma keerulist raadiosageduslikku sideprotokolli.

RS232 jadapordi side AGV käru maamärgianduri positsioneerimismärgis RF-kollektori navigatsioonikaardilugeja CK-G06 toiteplokk 26 V, 5000 W TVS-toruga, ülepingekaitse ja polaarsuse vastupidise ühenduse kaitsega; Kaardilugejal on 16-tasemeline automaatne häälestamine. Ahel suudab erinevates keskkondades töötades vooluringi parameetreid automaatselt reguleerida, minimeerides väliskeskkonna mõju kaardi lugemiskaugusele, suurendades veelgi selle häiretevastast võimet ning sellel on kõrge vastuvõtutundlikkus, stabiilne jõudlus ja tugev töökindlus.

Paigaldusjuhised ja ettevaatusabinõud

1) Kaardilugejat ei ole soovitatav paigaldada otse metallpinnale. Kaugust metallpinnast saab reguleerida plastvahetükkide, pikkade kruvide või eritellimusel valmistatud kronsteinide abil.

2) Kaardilugeja kaardilugemispinda ei tohi katta ega ümbritseda metallmaterjalidega ning kaardilugeja külje ja metallkonstruktsiooni vaheline kaugus peaks olema suurem kui 20 mm.

 3) Kaardilugejat tuleks hoida võimalikult kaugel mootoritest, toitemoodulitest ja muudest elektromagnetilistele häiretele altid seadmetest.

   4) Kaardilugeja läheduses olevate teiste seadmete elektromagnetiline kiirgus võib vähendada kaardilugeja tundlikkust või põhjustada kaardi lugemise rikke. Elektromagnetilistele kiirgustele altid seadmete puhul tuleks võtta asjakohaseid kiirguskaitsemeetmeid.

   5) Paigaldage kaardi lugemispind sildikaardi poole, sildikaart võiks olla kaardi lugemispinna keskel, ja hoidke kaardi lugemispinda ja sildikaarti võimalikult horisontaalasendis, et vältida kallutamist.

   6) Kaardilugeja ja sildi vaheline kaugus on 10–70% maksimaalsest tuvastuskaugusest. Kui on vaja kiiret kaardi lugemist, on soovitatav hoida kaugus 10–20 mm vahel.

   7) Kaardilugeja saab korraga lugeda ainult ühte sildikaarti, seega ärge asetage kaardilugemisvahemikku kahte sildikaarti ja kahe sildikaardi vaheline kaugus peaks olema suurem kui kaardilugeja kaks korda pikem.

   8) Sildikaart on kõige parem paigaldada sirgjooneliselt, mitte kurvi või haru juurde, et vältida lugemisvea tekkimist.

   9) Tavalisi silte ei saa metallplaadile otse kinnitada. Kui see on vältimatu, kasutage T354AE metallikindlat spetsiaalset silti. Kaardi lähedal olevad metallkonstruktsioonid, juhtmed ja kaablid mõjutavad kaardi lugemise tundlikkust või põhjustavad kaardi lugemise ebaõnnestumise, seega proovige kaarti nendesse kohtadesse paigaldada.

10) Sildikaart sisaldab täppisinduktsioonimähiseid. Pika eluea tagamiseks püüdke vältida sellele peale astumist või selle üle veeremist.
