UHF RFID tööstuslik kiipkaardilugeja mitmeotstarbeline raadiosageduslik elektrooniline siltide lugemine

Spetsifikatsioon

Elektrilised parameetrid

Sagedus: 860-960mhz

Protokoll: ISO 18000-6C

Sagedusvahemik: 865Mhz 868Mhz; 902 928 MHz (või kohandatud)

FM-režiim: FHSS või fikseeritud sagedus, tarkVara abil seadistatud

RF-väljund: 20-30dBm reguleeritav; koormus 50Ω

Protsessori juhtkiip: ARM (STM32F107)

Sideliides: RS232, RS485; teiste versioonide puhul saab valida TCP/IP või traadita side

Protokolli tüüp: modbus RTU (valikuline);

Sidekiirus: kiirus 9600～115200 bps,

Üldotstarbeline sisend/väljund (GPIO): optiliselt isoleeritud 1 sisend, 1 väljund;

Usaldusväärne püsivara uuendamine: skaleeritav uuendamismehhanism

Rakendustarkvara liides: pakub API arenduskomplekte ja rakendusrutiine

Tööoleku kuvamise režiim: LED-indikaator, summer

Sisendpinge: kohandatav 9–24 V-ga

Võimsus: 22 W (RF väljundvõimsus 26 dBm)

Keskkonnaparameetrid

Niiskus: 5–95%, mittekondenseeruv

Kaitsetase: IEC IP67

Töötemperatuur: -20°~+70°

Säilitustemperatuur: -40°～+85°

Füüsiline parameeter

Suurus: 95(P)*95(L)*40(K)mm

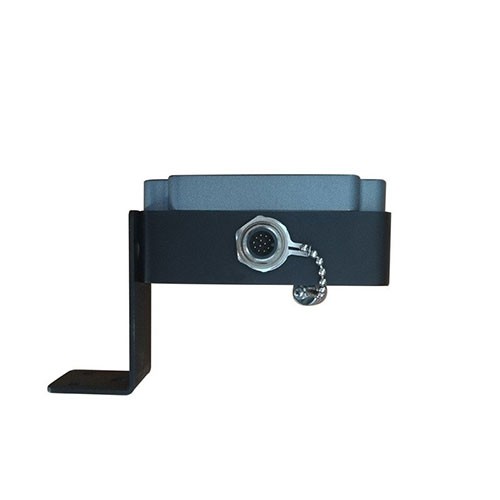

Pistiku tüüp: ümmargune veekindel M10-tihvtiline pesa

Pakendi kaal: 450g

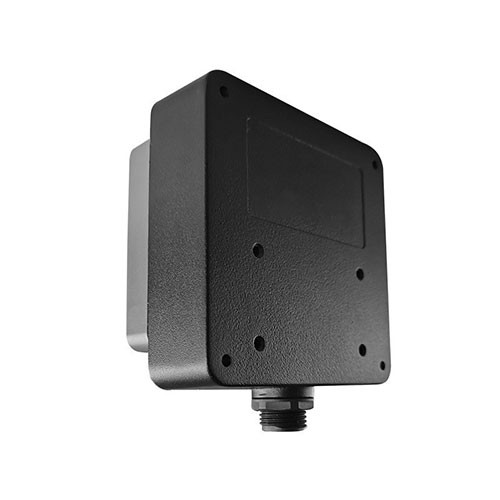

Kinnitusklambri meetod: tsingitud rauast kronstein, lugemisnurka saab reguleerida

Registri kirjeldus

◆Lugeja jaoks on saadaval ainult salvestusregister ja ülejäänud registreid ei saa kasutada. See toetab kolme käsukoodi: 0x03, 0x06 ja 0x10.

UHF parameetrid

RF-kiip: PR9200 spetsiaalne raadiosageduskiip

Sagedusvahemik: 902–928 MHz või 865–868 MHz (reguleeritav)

Sagedusmodulatsiooni meetod: laia spektriga sagedusmodulatsioon (FHSS) või fikseeritud sagedus, saab tarkvara abil seadistada

Sisseehitatud antenn: 3dbi ümmarguse polarisatsiooniga antenn

Õhuliidese protokoll: EPCglobal UHF klass 1, põlvkond 2 / lSO 18000-6C

Väljundvõimsus: 18–26 dBm ± 1 dBm

Väljundvõimsuse reguleerimine: 1 dBm samm (tarkvara abil seadistatud)

Lugemiskaugus: kaugust saab reguleerida vahemikus 30–200 cm (sõltuvalt sildi jõudlusest ja antennist) võimendus)

Kuju ja liides

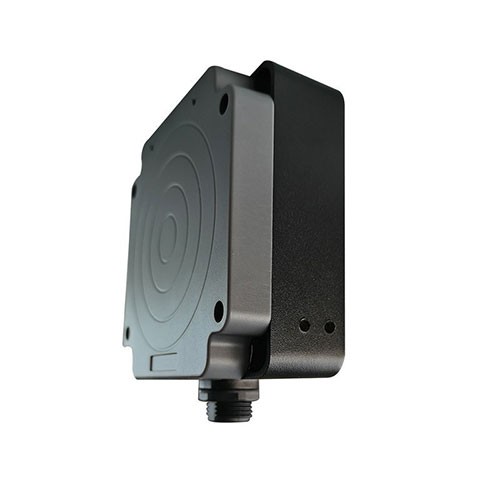

Sellel on ABS+ alumiiniumsulamist korpus, mida saab paigaldada nii sise- kui ka välistingimustes hästi ventileeritavasse, tolmu- ja vihmakindlasse keskkonda.

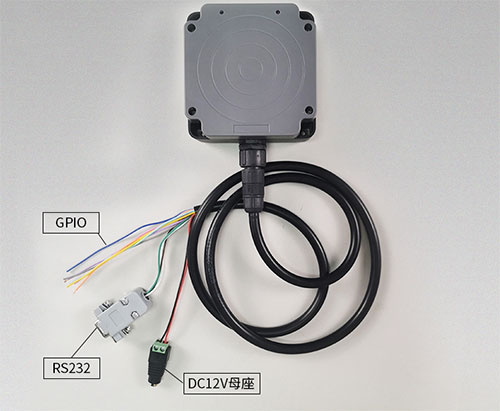

Ülaltoodud tabelis oleva juhtmestiku järjestuse sideliidesel, sumistil ja märgutulel on järgmised omadused:

A. RS232 sideliides: 1 RS232 port (DB9 pesa: RxD vastuvõtt, TxD saatmine, signaali maandus) saab otse ühendada arvuti jadapordiga ja sidekaugus on alla 10 m.

B. Sumist: Sisseehitatud sumist, iga kord, kui lugeja loeb elektroonilist silti, teeb see heli.

C. Märgutuli: Punane märgutuli põleb pärast sisselülitamist alati; iga kord, kui lugeja loeb elektroonilist silti, vilgub sinine märgutuli.

D. Toitelis: +9~12V D lennunduspistikupesa (st punane ja must).

E, I/O liides

◆1 RS485 port (485+ (st lilla), 485- (st oranž) diferentsiaalsignaal 1, pikamaa signaali edastamiseks

◆2 I/O väljundporti: väljastavad kõrge ja madala taseme signaale, kasutades kollaseid ja siniseid juhtmeid.

◆GND (st hall);

◆1 käivitussignaali sisendport: FIN1- (st tsüaan), FIN1+ (st roosa), madala taseme käivitus.

Märkus: Kui lugeja töötab käivitusrežiimis ja juhe on ühendatud madala tasemega, loeb lugeja automaatselt kaardi numbrit, kuni kõrge tase taastatakse.
