RFID-toitekaabli torujuhtme positsioneerimise elektrooniline markerdetektor RFID-maa-alune sildilugeja

Kirjeldus:

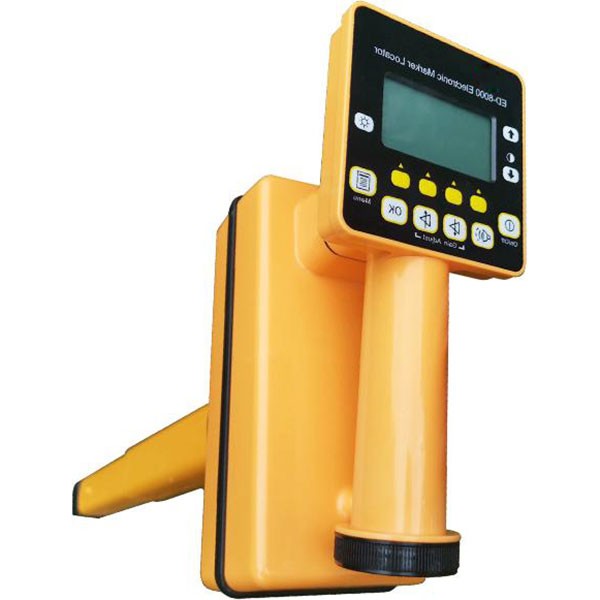

ED8000 maa-alune elektrooniline sildidetektor | Elektrooniline markeridetektor on spetsiaalne pihuseade maa-aluste elektrooniliste siltide või elektrooniliste markerite tuvastamiseks. See kasutab 32-bitist suure jõudlusega protsessorit, mis põhineb ARM-arhitektuuril ja millel on kiire reageerimisvõime; see kasutab kauguse mõõtmisel asünkroonset diferentsiaalmõõtmise tehnoloogiat (patenteeritud), täpsed mõõtmistulemused on võimalik saada isegi häirete korral.

ED8000 maa-alune elektrooniline sildidetektor | elektrooniline markeridetektor toetab kahte töörežiimi: analoogne elektroonilise sildi (ID-ta) tuvastamine ja digitaalse ID-ga elektroonilise sildi tuvastamine.

Analoogse elektroonilise sildi (ID-ta) tuvastusrežiimis suudab see tuvastada kõiki rahvusvaheliste standardsageduste (gaas 83/87 kHz, side 101,4 kHz, drenaaž 121,6 kHz, veevarustus 145,7 kHz, elekter 169,8 kHz, üldine 66,35/133,3 kHz, TV 77 kHz) kohaselt toodetud elektroonilisi silte. Näiteks meie või 3M-i ID-vabad maa-alused elektroonilised sildid suudab ED8000 tuvastada ja identifitseerida.

Digitaalse ID-ga elektroonilise sildi tuvastusrežiimis suudab ED8000 tuvastada maa-aluste elektrooniliste siltide ID-versiooni | elektrooniliste markerite ID-versiooni ning on varustatud Androidi rakenduse ja pilvesalvestusega, et hallata tuvastatud andmeid maa-aluste torujuhtmete visuaalseks haldamiseks.

Tüüp: Maa-alune elektrooniline markerdetektor

Paigaldusmeetod: kaasaskantav

Käivituskaugus: 220 cm (olenevalt markeri tüübist ja kasutuskeskkonnast) (m)

Tegevuskaugus: Positsioneerimistäpsus alla 3 m (avatud keskkonnas) (mm)

Sidemeetod: 4G+WIFI+Bluetooth

Kaal: 2 kg (g)

Häiremeetod: heli ja märgutuli

Materjali number: ED8000 (V300R001|V300R002|V300R003|V300R004)

Minimaalne pakendite arv: 1 ühik

Spetsifikatsioonid: V300R001 (väike antenn), V300R002 (väike antenn), V300R003 (suur antenn), V300R004 (suur antenn)

Juhtimisliides: hiina ja inglise keeles

Kasutusalad: gaas | toitekaabel | veevarustuse ja muude torustike positsioneerimine

Ühildub: toetab ID-versiooni ja ID-vaba versiooni tuvastamist

Materjal: ABS-plastik

Kaal: 2,5–3,2 kg

Töösagedus:

√Gaas 83 kHz või 87 kHz

√Side 101,4 kHz

√Elekter 169,8 kHz

√Veevarustus 145,7 kHz

√Drenaaž 121,6 kHz

√Kaabeltelevisioon 77 kHz

√Universaalne 66,35 kHz või 133,3 kHz

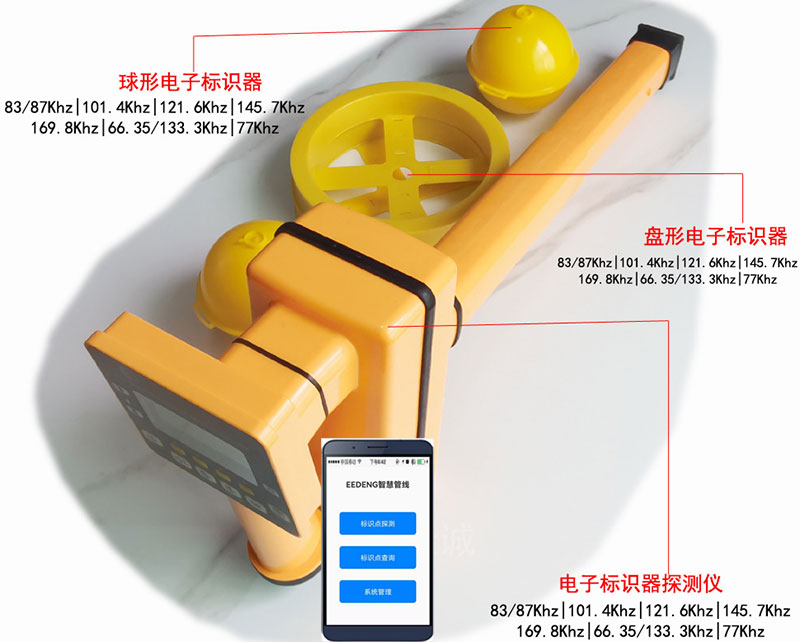

Maksimaalne tuvastussügavus (erinevate sageduste puhul veidi erinev):

√ED2400: >2,5 meetrit

√ED2000/YG2000/BKZ2.0: >2,2 meetrit

√ED1800 või 3M keskmise ulatusega elektrooniline märgis: >1,8 meetrit

√Sfääriline elektrooniline silt: >1,5 meetrit

√Küünekujuline elektrooniline silt: >0,6 meetrit

Veekindlus: IP54

Omadused:

Kasutatakse koos maa-aluste elektrooniliste siltidega | elektrooniliste markeritega maa-aluse torujuhtme elektroonilise identifitseerimissüsteemi loomiseks;

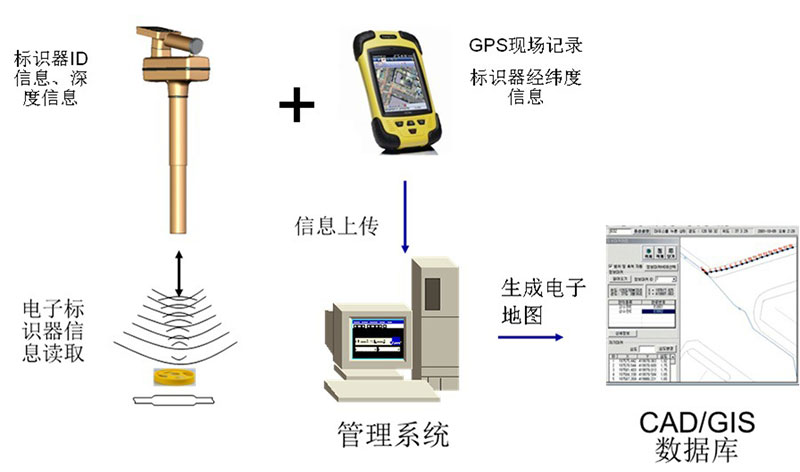

1. Digitaalse ID-tuvastusrežiimis saab lugeda elektroonilises sildis olevat eelseadistatud ID-numbrit. ID-numbriga seotud pilveandmebaasi kaudu saab hankida lisateavet maa-aluste rajatiste kohta, näiteks: kohapealsed fotod, matmiskuupäev, ehituspersonal, maa-alused rajatised, rajatise tüüp (ventiilid, ühendused...), maa-aluste rajatiste materjal ja suurus jne.

2. Põhjalik tuvastusversioon võimaldab RFID-režiimide paindlikku valimist:

ID-tuvastusrežiim puudub: tuvastab ainult maa-aluste elektrooniliste siltide elektromagnetilise induktsiooni signaali ilma RFID-dekodeerimiseta. See reageerib pärast sildi avastamist kiiresti ja on ühilduv erinevate tootjate toodetud sama sagedusega maa-aluste elektrooniliste siltidega;

Automaatne tuvastusrežiim: Vaikimisi töörežiimis tuvastatakse ainult maa-aluste elektrooniliste siltide induktsioonisignaale ja reaalajas RFID-dekodeerimist ei teostata. RFID-dekodeerimine toimub ainult siis, kui sügavusdetektori aktiveerimiseks vajutatakse nuppu „sügavus“.

;      RFID tavaliselt avatud tuvastusrežiim: RFID reaalajas dekodeerimine, ainult siis, kui leitakse ID-maa-alune elektrooniline silt, väljastatakse viipsignaal ja signaali tugevuse teave. Pärast sildi leidmist on reageerimiskiirus veidi aeglasem, kuid eeliseks on see, et see suudab täielikult varjestada häirete signaalide mõju ja kuvatakse viipteade, millega saate kinnitada, et silt leiti.

3. Toetab Androidi rakenduse liidest, mida saab eraldada ja kombineerida. Maa-aluse elektroonilise sildi ehitamise ja matmise etapis pole vaja detektori hosti kaasas kanda. Identifitseerimispunkti teabe sisestamiseks ja väljumiseks vöötkoodi skannimise teel on vaja ainult mis tahes Androidi või Hongmengi süsteemiga mobiiltelefoni. Laadige töö üles.

4. Toetab spetsiaalseid satelliitpositsioneerimise pihuterminale, mis käitavad Androidi süsteeme, saavutades sentimeetritasemel identifitseerimispunkti positsioneerimistäpsuse.

5. Toetage identifitseerimisteabe pilvesalvestust.

6. Silindriline antenn toetab täpsemat positsioneerimist

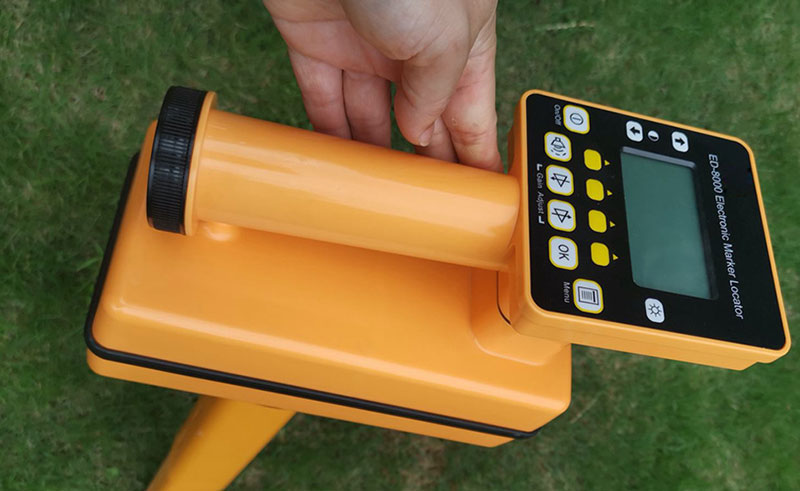

1. Detektori hosti juhtpaneel

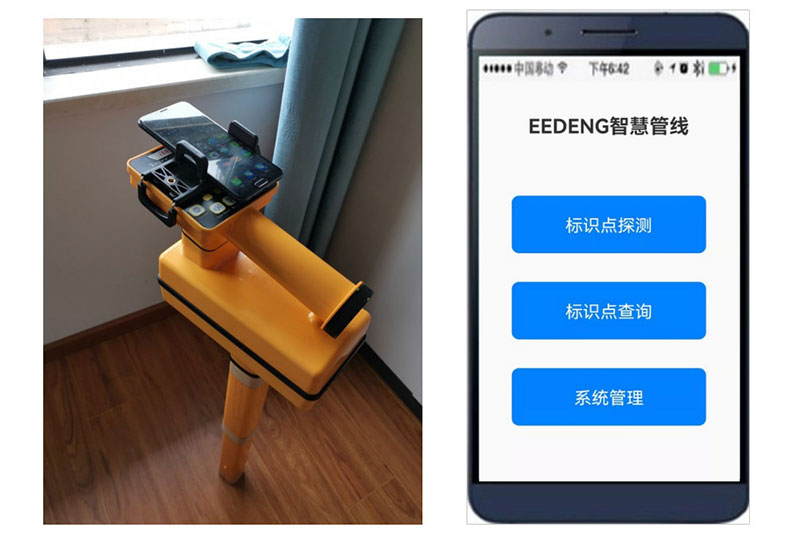

2. Looge ühendus Androidi rakendusega Bluetoothi kaudu ja rakendus võtab üle kõik detektori tööfunktsioonid.

3. Isegi kui detektori hosti pole, peate teabe sisestamise ja üleslaadimise lõpetamiseks kasutama ainult mobiiltelefoni, millel töötab EEDENG Smart Pipeline'i rakendus, et skannida maa-alusele elektroonilisele sildile kinnitatud vöötkoodi, mis sobib väga hästi olukordades, kus korraga on kasutusel mitu ehitusplatsi. Kui traadita signaal on nõrk, saab toetada kohalikku vahemällu salvestamist ja partiiüleslaadimist saab teha signaali või WiFi olemasolul.

4. Identifitseerimispunkti kaardi kaudu päringu tegemiseks saate valida Baidu, Amapi või Tencenti kaardid, et navigeerida valitud identifitseerimispunkti.
