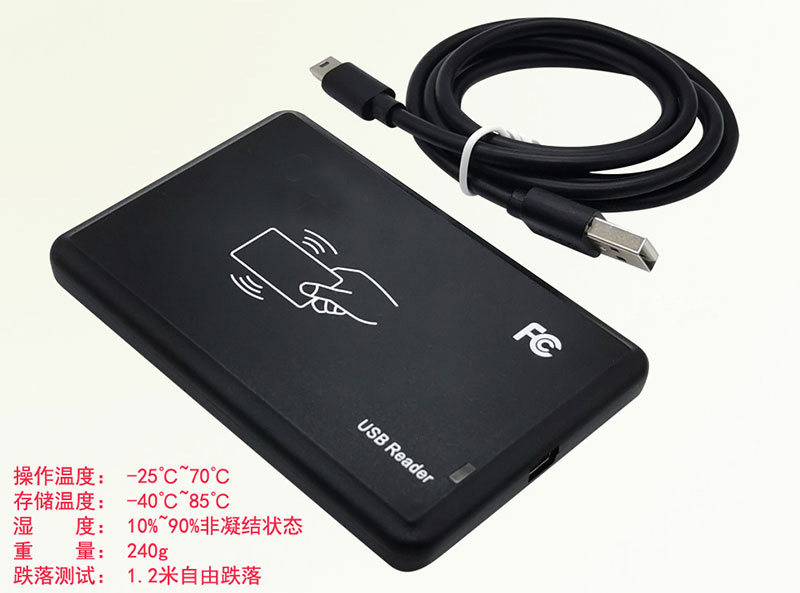

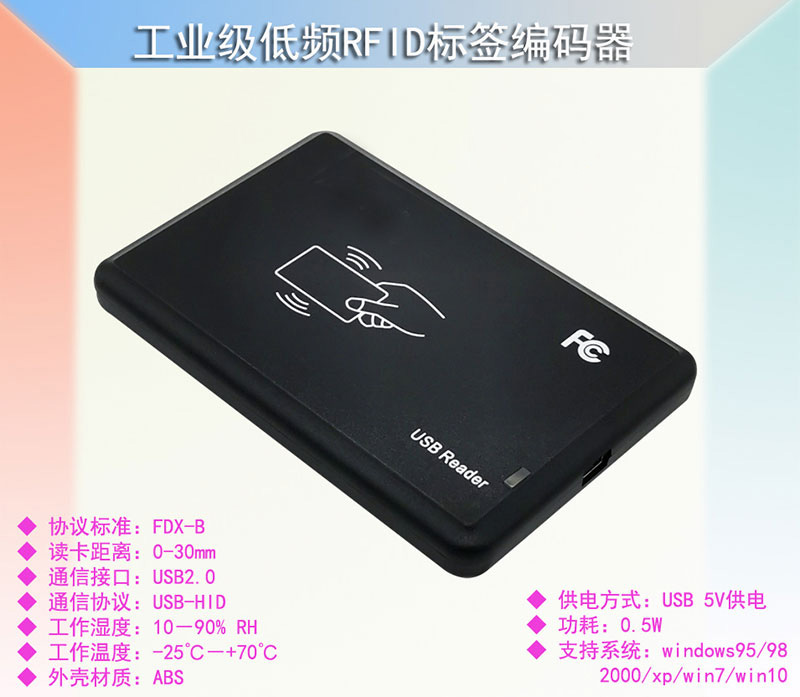

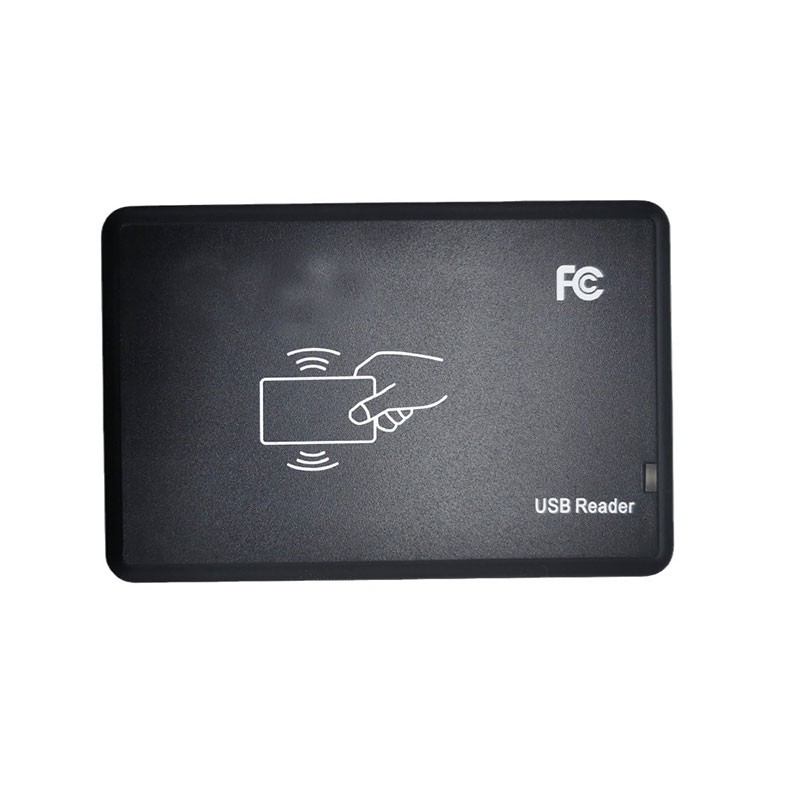

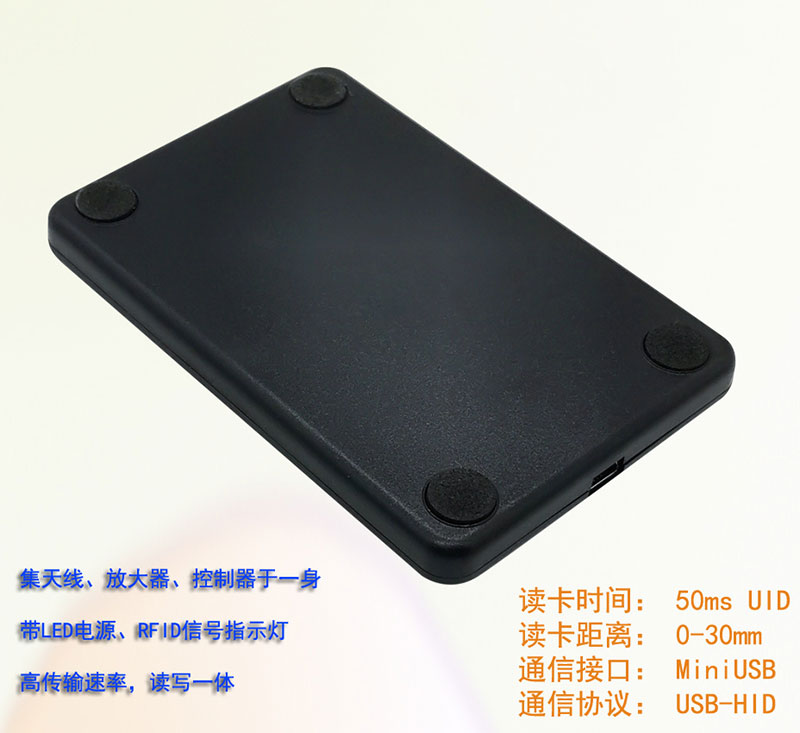

AGV maapinna tuvastamise sildilugeja madala sagedusega RFID-kodeerija maamärgikaardilugeja

◆ Standardne USB2.0 sideliides;

◆ USB-liidese toiteallikas, eraldi välist toiteallikat pole vaja;

◆ Toetab mitmeid andmevorminguid: EMID, FDX-B;

◆ Täielikud arendusdokumendid ja arendusrutiinid.

◆ Toetab mitmeid operatsioonisüsteeme: windows95/98/2000/xp/win7;

1. Füüsikalised parameetrid

Töötemperatuur: -20℃~+85℃

Säilitustemperatuur: -40℃~+125℃

Toitepinge (vcc vss-ks): -0,3V~+5,5V

Suhteline õhuniiskus: 5%~95%

2. Tehniliste parameetrite tabel

Töösagedus: 125Khz|134,2KHz

Toetatud siltide tüübid: EMID, FDX-B

Lugemis- ja kirjutamiskaugus: 5–12 cm³ (sõltuvalt erinevatest kasutuskeskkondadest ja kaartidest)

Sideliides: USB2.0

Signaali indikaator: LED-tuli, summer

Tööpinge: 4,5 V ~ 5,5 V (USB toiteplokk)

Töövool: Ooterežiimi vool: 20 mA; Töövool:<100mA

Töötemperatuur: -10℃～70℃

Suurus: 120 × 90 × 16 (mm)

Operatsioonisüsteem: Microsoft Windows 2000/XP/Vista/Win7

Kasutusalad: kõik-ühes kaart, Varahaldus, esemete jälgimine, vargus- ja võltsimisvastane kaitse, Juurdepääsu kontroll ja kohalolek, koosolekutele sisselogimine, kolmemõõtmeline ladu, nutikas parkla, elektrooniline pilet

1. Draiveri installimine

Pakkige CD-lt lahti USB Driver.rar Fail, valige vaikesuvand ja viige draiveri installimine lõpule.

2. Tarkvara kasutamine

Pordi valik

Ühendage lugeja arvutiga USB-kaabli abil, avage tarkvara ja valige sobiv sideport. Pärast seadme edukat ühendamist kostab helisignaal.

EMID-kaardi numbri kirjutamise toiming:

Sisesta 10-kohaline EMID-kaardi number sisestuskasti ja klõpsa nupule „Kirjuta EM4001“. Kui andmed on edukalt kirjutatud, kostab üks helisignaal. Kui andmete kirjutamine ebaõnnestub, kostab kaks helisignaali. Kirjutatud ID-kaardi numbri ettelugemiseks klõpsa nupule „Loe EM4001“.

EMID-i väärtuste vahemik on: 000000000~~4294967295

Märkus. EMID-i kodeerimisreeglite kohaselt ei tohi maksimaalne väärtus ületada 4294967295. Sellest maksimaalsest väärtusest suurem kodeerimine põhjustab vea.

FDX-B andmete kirjutamine:

AGV kasutajatel on soovitatav eelistada seda kodeerimismeetodit. FDX-B kodeerimismeetodil on kaardi lugemiskauguse ja dekodeerimiskiiruse osas rohkem eeliseid kui EMID-l.

Sisestage sisestuskasti 15-kohaline sildiandmed, sealhulgas 3 numbrit riigi sisestuskasti ja 12 numbrit rahvusriigi sisestuskasti. Klõpsake nuppu „Kirjuta“. Pärast andmete edukat kirjutamist kostab helisignaal. Kui andmete kirjutamine ebaõnnestub, kostab helisignaal. Kõlab kaks piiksu. Kirjutatud sildiandmete ettelugemiseks klõpsake nuppu „Loe“.

FDX-B numbriline vahemik:

Kolmekohalise kõrgeima väärtuse vahemik: 000~~999

Viimase 12 numbri väärtusvahemik: 000000000000~~274877906943

Märkus: Vastavalt standardile ISO11784/85 ei tohi FDX-B riikliku andmeala maksimaalne kodeerimisväärtus ületada 274877906943, vastasel juhul on kodeering vale.

Kuueteistkümnendsüsteemis (HEX) kodeeringu kasutamisel toetab see 7-baidiste andmete kirjutamist.

Riigikood peaks olema<03E7, riiklik kood peaks olema <3FFFFFFFFFF
